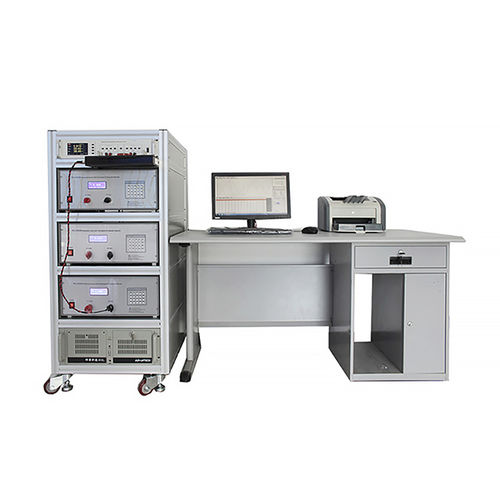

Измерительный прибор мощность DX-2012SA

токапер. токамагнитное поле

Прибор для измерения переменного тока мягких магнитных материалов DX-2012SA автоматически измеряет петлю гистерезиса переменного тока, кривую намагничивания и кривую потерь мягких магнитных материалов, таких как мягкий феррит, пермаллой, аморфные и нанокристаллические материалы в динамических условиях (переменный ток). Точное измерение реманентности Br, коэрцитивной силы Hc, удельных полных потерь Ps, амплитудной проницаемости µa, угла потерь δ, резистивной проницаемости µR, индуктивной проницаемости µL, упругой проницаемости µ′, вязкой проницаемости µ ", коэффициента индуктивности AL и значения Q и других параметров динамических магнитных характеристик. Соответствует национальным стандартам Китая GB 5026-85, GB 3658-90, GB/T 9632.1-2002, GB/T 19346-2003, промышленному стандарту SJ/T 10281-91 и международным стандартам IEC 60367-1, IEC 60404-6. Управление компьютером и A/D выборка заменяют традиционный аналоговый мост, частотомер, амперметр, вольтметр и измеритель мощности, весь процесс тестирования завершается автоматически. Общие характеристики графика гистерезиса переменного тока (DX-2012SA) 1. Разновидности образцов для тестирования: магнитомягкий феррит, пермаллой, аморфный, аморфный и нм кристалл. 2. Формы испытуемых образцов: кольцевая, E и U формы. 3. Испытательные образцы с замкнутой магнитной цепью могут быть непосредственно намотаны и измерены на образцах. Образец, намагничивающая катушка (N1) и измерительная катушка (N2) образуют трансформатор холостого хода. 4. Неиндуктивное сопротивление подключается к контуру намагничивающей катушки для определения тока намагничивания и интенсивности магнитного поля путем измерения падения давления на неиндуктивном сопротивлении, пиковое значение магнитного поля может быть зафиксировано с помощью цифровой обратной связи, точность фиксации магнитного поля 0,5%.
