Антенна для самолета Poseidon

GPSспутниковаявысокий расход

Описание

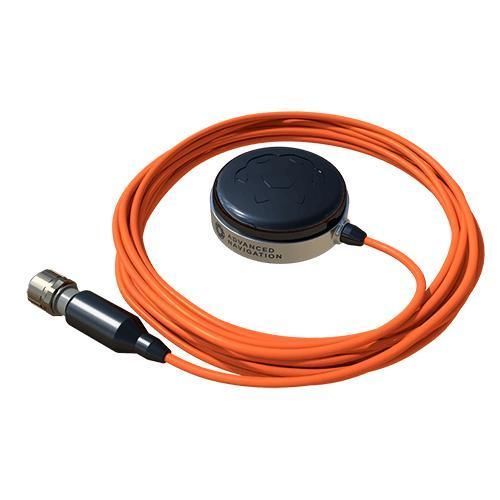

Poseidon — подводная GNSS-антенна, разработанная для подводных аппаратов, которым требуется GNSS-позиционирование при всплытии на поверхность. Антенна многодиапазонная и подходит для морских судов, эксплуатируемых в суровых условиях, непригодных для обычной GPS-антенны. Поддерживает приём L-Band коррекций для точного позиционирования в море. Антенна лёгкая, компактная, коррозионностойкая и выдерживает давление до 3000 метров.

Особенности

• Рейтинг глубины 3000 м: сертифицирована для глубин до 3000 метров, что позволяет её постоянный монтаж на глубоководных подводных аппаратах.
• Мультиконстелляция: поддерживает GPS L1/L2/L5, GLONASS G1/G2/G3, GALILEO E1/E5, BeiDou B1/B2 и сервисы коррекции L-Band.
• Поддерживаемые SBAS: WAAS, EGNOS, MSAS, GAGAN, QZSS.
• Высокая производительность: современная RF-конструкция обеспечивает высокую точность позиционирования в сложных морских условиях; способна подавлять высокий уровень помех и многолучевости.
• Компактная конструкция: одна из самых компактных в своём классе глубинных GNSS-антенн на рынке, интегрированная и лёгкая.

Загрузки (ссылки не включены)
Datasheet: Version 2.1 (27 Sep 2021). Reference Manual: Version 2.0 (17 Dec 2016). 3D Model: Version 12.0 (19 Feb 2018). Bulkhead Connector 3D Model: Version 2.0 (19 Feb 2018).

Технические характеристики

• Поддерживаемые навигационные системы: GPS L1/L2/L5; GLONASS G1/G2/G3; GALILEO E1/E5; BeiDou B1/B2; коррекции L-Band.
• Поддерживаемые SBAS: WAAS, EGNOS, MSAS, GAGAN, QZSS.
• Коэффициент усиления антенны: 4 dBiC.
• Поляризация: правая круговая поляризация (RHCP).
• Усиление LNA: 28 dB.
• Полоса подавления вне диапазона: < 1050 MHz : > 45 dB; < 1125 MHz : > 30 dB; > 1350 MHz : > 45 dB; < > 1450 MHz : > 30 dB; > 1690 MHz : > 30 dB; > 1730 MHz : > 40 dB.
• Шум: < 2 dB.
• Рабочее напряжение: 2,5–16 V DC.
• Потребление тока: 20 mA (типичное); 25 mA (максимум).
• ESD защита: 15 kV разряд в воздухе.
• Габариты: Ø67 mm x 23 mm.
• Длина кабеля: 3 m.
• Рабочая температура: -40 °C до 85 °C.
• Вес: 320 грамм.
• Материал корпуса: нержавеющая сталь 316.
• Совместимость RoHS: Да.
• Ударная нагрузка: вертикальная 50 g; горизонтальная 30 g.
• Максимальное давление / глубина: 300 bar (3 000 m).
