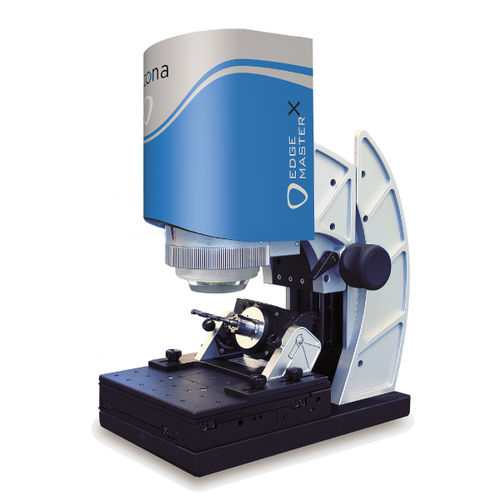

Оптическая машина для трехмерных измерений EdgeMasterX

для аэронавтики3D

EdgeMasterX относится к линейке продукции Alicona для оптического, автоматического измерения инструмента с высоким разрешением. Это полностью автоматизированная система измерения режущих кромок для обеспечения качества сверл, фрез и других круглых инструментов, применяемых в производстве. В частности, EdgeMasterX позволяет проводить 3D-измерения нескольких режущих кромок. При использовании в сочетании с моторизованным вращающимся устройством пользователи получают преимущество от измерения нескольких кромок инструмента, даже кромок с фасками, за один проход измерения. Отклонения от CAD-файла или эталонной геометрии отображаются с помощью светофорной системы. Измерения инициируются нажатием одной кнопки, что позволяет выполнять измерения без дополнительного вмешательства пользователя. Высокая плотность точек измерения До 500 миллионов точек измерения обеспечивают тщательное детальное измерение с допусками в диапазоне мкм и субмкм наряду с большим рабочим расстоянием. Высокая плотность точек измерения Focus-Variation позволяет операторам получать стабильно высокое боковое и вертикальное разрешение при больших объемах измерений. Измерение крутых флангов Свет, идущий с разных направлений, используется для положительного влияния на измерение. Измерение максимального флангового угла не ограничивается числовой апертурой объектива. В зависимости от поверхности пользователи измеряют поверхности с углами наклона до 87°.
