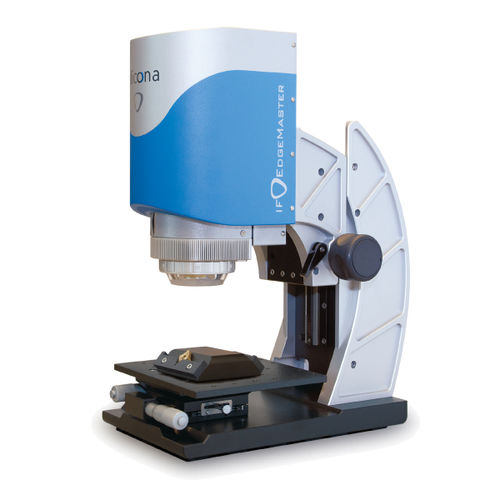

Оптическая машина для трехмерных измерений EdgeMaster

для аэронавтики3D

EdgeMaster - это оптическое трехмерное измерительное устройство для автоматического измерения инструмента в цехе. Режущие кромки пластин, сверл, фрез и других круглых инструментов измеряются независимо от типа, размера, материала и качества обработки поверхности. Пользователи измеряют радиусы >2 мкм, а также угол наклона, клина и зазора инструмента. Различные типы, включая водопадные и трубчатые, измеряются с высокой точностью. Отслеживаемые и повторяемые результаты выдаются с высоким вертикальным разрешением даже при вибрациях, колебаниях температуры и внешнего освещения. Помимо измерения сколов, высокое вертикальное разрешение также позволяет отслеживать измерение шероховатости на граблине. Высокая плотность точек измерения До 500 миллионов точек измерения обеспечивают тщательное детальное измерение с допусками в диапазоне мкм и субмкм наряду с большим рабочим расстоянием. Высокая плотность точек измерения Focus-Variation позволяет операторам получать стабильно высокое боковое и вертикальное разрешение при больших объемах измерений. Измерение крутых флангов Свет, идущий с разных направлений, используется для положительного влияния на измерение. Измерение максимального флангового угла не ограничивается числовой апертурой объектива. В зависимости от поверхности пользователи измеряют поверхности с углами наклона до 87°. Различные отражения поверхности SmartFlash позволяет проводить измерения с высоким разрешением для материалов с изменяющимися характеристиками поверхности или отражательной способностью. Модулированный свет обеспечивает оптимальное освещение по всей площади измерения. Пользователи измеряют глянцевые, шлифованные, шероховатые, отражающие и диффузные компоненты.
