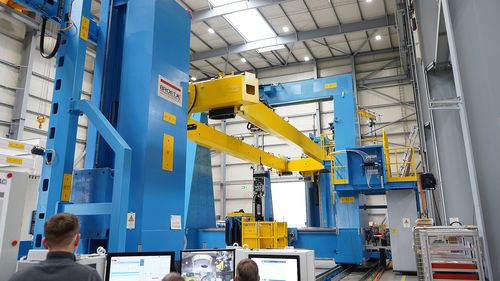

Электрическая клепающая машина IPAC

для заклепокдля аэронавтикиавтоматизированная

Integrated Panel Assembly Cell (IPAC) - это высокопроизводительная система клепки панелей. Эта проверенная система является одной из самых продаваемых концепций крепежных машин во всем мире. Она идеально подходит для крепления панелей обшивки и крыльев от малых до больших размеров. Система IPAC обеспечивает высочайшее время цикла, сохраняя при этом превосходное качество деталей. Высокоадаптируемая система может быть сконфигурирована с гибкой оснасткой для крепления, что обеспечивает высокую гибкость заготовок, а также легкую интеграцию производственного процесса. Компактная конструкция IPAC и регулируемое расположение станций позволяют эффективно использовать драгоценное пространство цеха, сводя к минимуму инвестиции в строительную инфраструктуру. Заготовка может загружаться как вертикально, так и горизонтально. Более 50 установок по всему миру хорошо зарекомендовали себя в производстве. ТЕХНИЧЕСКИЕ ДАННЫЕ RIVETER Производительность: до 21ea заклепок/мин Скорость сверления: 50 - 18 000 об/мин Повторяемость зенкерования: ± 0,0006" (± 0,015 мм) Усилие зажима: 110 - 600 фунтов (50 - 267 даН) Подача шпинделя: до 300" /мин (7620 мм/мин) Материал: Алюминий / Титан / Композит Опционально 10/32" (7,9 мм) Усилие разгона: до 18 000 фунтов (8 000 даН) СИСТЕМА ПОЗИЦИОНИРОВАНИЯ линейные оси X, Y, Z Точность позиционирования линейной оси ± 0,2 мм Поворотные оси A, B C Точность позиционирования поворотной оси ± 60 угл. сек. ОСОБЕННОСТИ Полностью электрическая система крепления Высокоскоростное устройство смены инструмента для сверлильного патрона и верхних наковален Высокоскоростной / точный сверлильный шпиндель Сенсорная система для: Расстояние, Нормальность, Заклепка и Определение кромки, Глубина зенковки, высота головки крепежа, диаметр отверстия, герметик Автоматизированная система подачи крепежа
