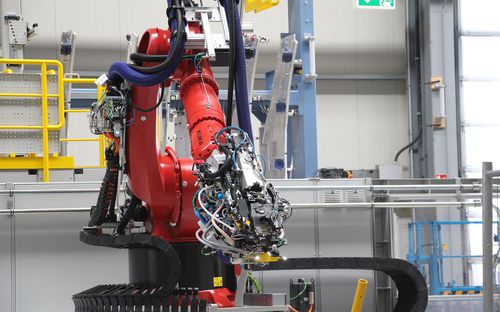

Роботизированная сборочная машина FRAC

автоматическаядля клепкигибкая

Frame Clip Assembly Cell (FRAC) - это очень гибкая и универсальная система для автоматизированного сверления и крепления различных компонентов и подконструкций самолета (например, рамы, зажимов, кронштейнов) с самыми сложными требованиями. Компания Broetje-Automation предлагает ряд различных концевых эффекторов, которые адаптированы к различным условиям и требованиям, чтобы обеспечить высокую производительность и максимальную гибкость заготовок. Системы FRAC могут устанавливаться на стационарные или мобильные роботы, а также на другие системы позиционирования. Часто они сочетают в себе несколько различных концевых эффекторов (например, концевые эффекторы только для сверления с автоматической сменой инструмента в сочетании с многофункциональными концевыми эффекторами для сверления и клепки). Таким образом, системы достигают высочайшего уровня автоматизации - более 90 % для всех типов самолетов. ТЕХНИЧЕСКИЕ ДАННЫЕ RIVETER Скорость вращения сверла: 0 - 6.000 об/мин Подача шпинделя: до 98"/мин / 2.500 мм/мин Повторяемость зенкерования: ± 0,002" / ± 0,05 мм Материал: Al/Ti / опционально композит Диаметр крепежа: 0,09" - 0,31" / 2,5 мм - 7,93 мм Время цикла: до 7 заклепок/мин Усилие зажима: 22 - 270 фунтов / 10 - 120 даН Усилие отрыва: до 10 116 фунтов / 4 500 даН ПОЗИЦИОНЕР Точность позиционирования по линейной оси: ± 0,008" / ± 0,2 мм Повторяемость позиционирования по линейной оси: ± 0,004" / ± 0,1 мм Рабочее перемещение: Ось X: 670 дюймов / 17 000 мм (не ограничено) ОСОБЫЕ ХАРАКТЕРИСТИКИ Полностью автоматизированный процесс Автоматическая подача и вставка крепежа с помощью электрической системы крепления (AEFS) стойка для крепежа с пазом 8/16 для различных размеров и типов крепежа с возможностью расширения за счет дополнительных стоек Многочисленные концевые эффекторы для максимального уровня автоматизации, включая систему автоматического соединения и автоматическую смену инструмента
