Роботизированная ячейка для загрузки STAXX FLEX

для аэронавтикиавтоматическая

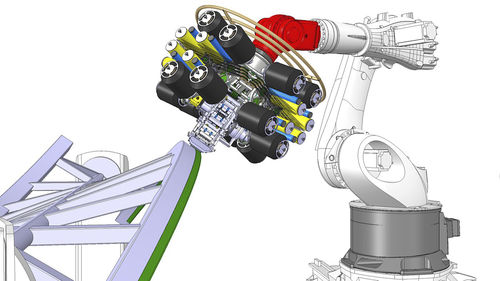

STAXX FLEX - это высокопроизводительный автоматизированный концевой механизм для укладки волокон в сложные двух- и трехмерные детали. Небольшой вес в 440 кг, включая материал, позволяет устанавливать его на стандартные промышленные роботы класса 500 кг. Система идеально подходит для автоматизированной укладки волокон в серийном производстве. Она поддерживает такие распространенные материалы, как препрег и сухое волокно до 50 тыс. на буксир. Открытая модульная конструкция обеспечивает хороший доступ ко всем компонентам и быстрое и простое обслуживание без использования инструментов. Для дальнейшего повышения производительности может быть интегрировано автоматическое сменное устройство. Это позволяет проводить техническое обслуживание и загрузку материала параллельно с укладкой. ТЕХНИЧЕСКИЕ ДАННЫЕ Вес нетто 280 кг / 620 фунтов, включая материал 440 кг / 970 фунтов Макс. скорость укладки 60 м/мин Резка на ходу 45 м/мин Сегментированный уплотняющий каток для равномерного распределения усилия уплотнения на все буксиры 16 катушек материала по 8 кг на борту Радиус укладки до 800 мм Гибкость материала: Термореактивные и термопластичные материалы ¼" и ½" Нагревательный блок с использованием ИК-ламп или лазерных диодов Долговечный режущий блок >10.000 резов без повторной обработки ОСОБЫЕ ХАРАКТЕРИСТИКИ ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ В СОЧЕТАНИИ С БОЛЬШОЙ УНИВЕРСАЛЬНОСТЬЮ Высокая производительность при обработке сложных деталей, предназначенная для работы в 2D и 3D Различные типы материалов (PrePreg, DryFiber и т.д.) Высокая масса укладки благодаря высокой скорости укладки и резки с 16 дорожками Гибкое использование с различными системами позиционирования (промышленный робот, портальная система машинного типа, открытая портальная система по выбору) ИНТЕГРИРОВАННЫЙ КОНТРОЛЬ КАЧЕСТВА Постоянное усилие уплотнения Уплотняющий ролик повторяет контур Поточный контроль слоев с помощью камеры CAM-система с цифровым двойником для моделирования укладки и производительности
