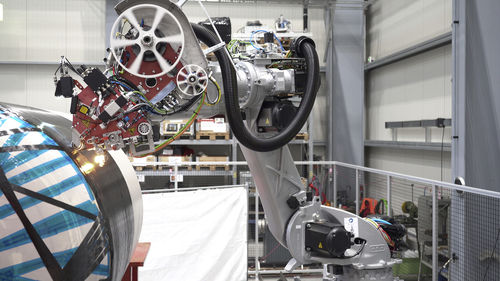

STAXX ONE Single Tow End-Effector - это очень гибкий небольшой и легкий автоматизированный концевой механизм для укладки волокна. При массе около 40 кг он может быть установлен на любой стандартный промышленный робот.
Он позволяет автоматизировать укладку волокон в сложные детали и поддерживает широкий спектр материалов, таких как PrePreg, TowPreg и Dry Fiber. Опционально подогреваемый стол для укладки может быть дополнительно оснащен поворотным устройством с ЧПУ.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Катушка для материала с контролем натяжения буксира
Опционально: Измерение уровня
Уплотнительный вал из нержавеющей стали или с антипригарным полимерным покрытием
Управляемое пневматическое уплотняющее устройство с усилием до 30 дН (~ кг)
Золотник для сбора обратной пленки
Внутреннее водяное охлаждение материала препрега
Отклоняющий валик
Опционально: Обнаружение обрыва буксировки
Надежный режущий блок для буксировки свыше 50 тыс
Управляемый нагревательный блок с инфракрасным излучателем,
диодным лазером или лампой-вспышкой
Гибкость материала: Любая заданная ширина от 1/8'' до 2'' (50,08 мм)
2 комплекта уплотнительных роликов для ¼" и ½"
ОСОБЫЕ ХАРАКТЕРИСТИКИ
ГИБКОСТЬ R+D В СОЧЕТАНИИ С ПРОМЫШЛЕННОЙ ГОТОВНОСТЬЮ
Различные типы материалов (PrePreg, TowPreg, Adhesives, DryFiber и т.д.)
Гибкий размер материала
ЧПУ Siemens
Хорошая доступность для сложных деталей
Модульная концепция ячеек
ЭКОНОМИЧЕСКИ ЭФФЕКТИВНЫЙ ПОДХОД
Не требуется фундамент
Стандартизированные компоненты системы
ЦИФРОВАЯ ДВОЙКА
Макет ячейки
CAM-система для автономного программирования на основе данных 3D/2D CAD
Анализ столкновений
Моделирование как станка, так и концепции раскладки
---
