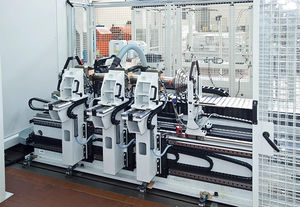

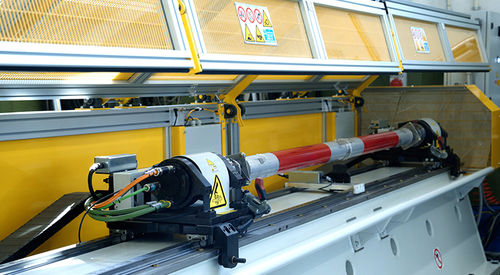

Горизонтальный балансировочный станок ZB20/MS/AERO/S

электрическийдля аэронавтикиавтоматический

Overview Горизонтальный балансировочный станок CEMB, предназначенный для балансировки ведущих валов вертолётов и аналогичных авиационных роторов. Спроектирован в соответствии со стандартами SAE/авиации и рассчитан на использование в OEM линиях и MRO центрах. Высокоскоростной привод на электрошпинделях и специализированное ПО для многоплоскостного и гипер-критического балансирования авиационных компонентов.

Key features

• Система измерения дисбаланса, адаптированная для высокоскоростных вращающихся валов и гибких роторов.
• Горизонтальная конфигурация с высокожёсткой станиной и приводом на электрошпинделях для точного управления вращением.
• Диапазон скоростей балансировки: 1000–8000 об/мин.
• Предназначен для работы с новыми и восстановленными компонентами в OEM и MRO средах.
• Специальные программные модули для многоплоскостного и гипер-критического балансирования.
• Интегрированные защитные и автоматические системы безопасности для защиты оператора и надёжности станка.
• Проектирование с учётом требований авиационной и оборонной отраслей.

Options

• Моторизованная трансляция опор: система моторного смещения опор на паллете для ускорения смены оснастки и обеспечения точного позиционирования.
• Опциональные программные пакеты: дополнительные функции отображения расширенных данных помимо дисбаланса и фазы, включая:
  • Инструменты помощи при балансировке (фрезерование, сверление, добавление грузиков)
  • Аналитические инструменты (FFT, программа 2F для гибких роторов)
  • Статистические и отчётные инструменты
  • Средства трассируемости и ведения журналов данных
• Мониторинг чрезмерных вибраций: трёхосный вибросенсор, который при превышении допустимого уровня безопасности останавливает вращение и выполняет экстренное торможение.
• Датчик прогиба ротора: прибор для измерения прогиба ротора на заданных оборотах и проверки соответствия установленным допускам.

Characteristics / Technical specifications

• Обозначение модели: ZB20/MS/AERO/S
• Максимальный вес ротора: 20 kg - 44 lb
• Максимальный диаметр ротора: 220 mm - 8.66 in
• Максимальная вращающаяся длина: 4500 mm - 177.16 in
• Скорость балансировки (об/мин): 1000 - 8000
• Вместимость машины (пример модели): 20
• Пример привода на электрошпинделе: ZB20/MS/GV/AERO/S

Applications

• Балансировка ведущих валов вертолётов, промежуточных валов и небольших роторов.
• OEM линии сборки и MRO центры технического обслуживания авиационных компонентов.
• Обработка новых, отремонтированных и ремануфактурных роторных сборок.

Compliance & Safety

• Соответствует стандартам и требованиям трассируемости авиационной и оборонной отраслей.
• Полные средства защиты оператора, аварийная остановка и автоматические блокировки безопасности.
• Системы мониторинга вибраций и прогиба для обеспечения безопасности в процессе.
