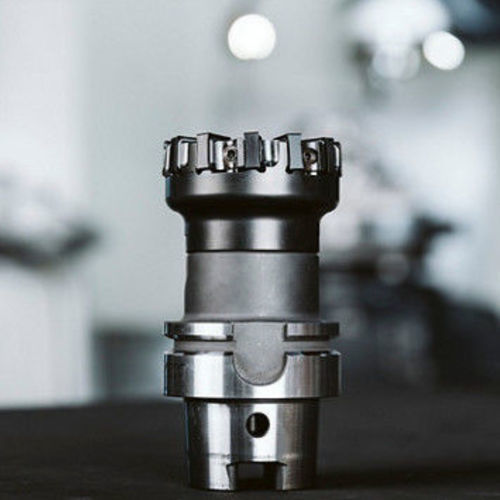

Фреза из чугуна MaxiMill – S-Power

с карбидомCVDPVD

Обзор
MaxiMill – S-Power задает новые стандарты при торцевом фрезеровании литых материалов. Высокое число зубьев и двусторонние пластины обеспечивают оптимальную производительность и высокую стабильность конструкции с низкими вибрациями. Двойной клиновой зажим обеспечивает простоту использования пластин и их надежную фиксацию.

Область применения и производительность
Система разработана для торцевого фрезерования литых компонентов (GJS, GJV, GJL), достигает высоких объёмов съёма металла, улучшает качество поверхности и уменьшает образование заусенцев. Оптимальное число режущих кромок (напр.: 12 зубьев на Ø63 мм) и положительная геометрия кромки позволяют работать на высоких скоростях и повышают экономическую эффективность. Типичные применения: компоненты тормозных систем и опорные поверхности двигателей высокой мощности.

Принцип работы
Угол установки 88° обеспечивает высокое число зубьев и небольшие пространства для стружки. Двусторонние пластины с восемью рабочими кромками, подобранные субстраты и покрытия DRAGONSKIN дают высокую производительность и плавный рез. Надёжный гнёзд для пластины и двойной клиновой зажим гарантируют прочное крепление и высокую осевую и радиальную концентричность.

Преимущества

• Повышенная прочность пластин по сравнению с конкурентами → обеспечивает исключительные показатели съёма
• Возможность уменьшения подачи на зуб → предотвращает трещины на стенке отливки
• Двойной клиновой зажим в стандартной комплектации → удобство в обращении и быстрая замена пластин
• Положительная геометрия кромки → предотвращает образование заусенцев и разрывы на кромках заготовки
• Максимальное число зубьев на диаметре фрезы → высокая экономичность за счёт максимальных скоростей
• Периферийно шлифованные пластины → высокая осевая и радиальная точность
• Асимметричное гнездо пластины → снижает вибрации
• Износостойкие марки пластин с PVD или CVD покрытием → длительный ресурс инструмента

Ассортимент и режимы резания
Доступные стандартные диаметры: Ø 56–125 мм. Максимальная глубина резания около 8 мм. Рекомендуемые уменьшенные подачи на зуб для литых материалов: 0,08–0,15 мм, чтобы минимизировать трещины на стенке отливки при сохранении высокой производительности благодаря большому числу зубьев. Периферийно шлифованные пластины обеспечивают точные допуски и высокое качество поверхности.

Шлифованная пластина – характеристики

• Линейка пластин ISO-P / -K
• Геометрия кромки: M
• Радиусы углов: 0,4 мм, 0,8 мм и 1,2 мм
• Двусторонние пластины с общим числом 8 рабочих кромок (на пластину)
• Марки карбида: CTPK220, CTCP230

Скоро в продаже
Вскоре будут доступны керамические пластины, совместимые с торцевой фрезой MaxiMill – S-Power.

Технические характеристики

• Коммерческое наименование: MaxiMill – S-Power
• Угол установки: 88°
• Типичный пример числа зубьев: 12 зубьев на Ø63 мм (система поддерживает высокое число зубьев для каждого диаметра)
• Стандартные диаметры: Ø 56 мм – Ø 125 мм
• Максимальная глубина резания: прибл. 8 мм
• Рекомендуемая подача на зуб для литых материалов: 0,08–0,15 мм
• Тип пластины: двусторонняя, 8 рабочих кромок
• Геометрии/марки пластин: ISO-P/-K, геометрия M, марки CTPK220 / CTCP230
• Покрытие: DRAGONSKIN (упомянуто как покрытие на отдельных субстратах)
• Крепление: двойной клиновой зажим, прочное гнездо пластины, асимметричное гнездо для снижения вибраций
• Основное применение: литые узлы из чугуна (GJS, GJV, GJL)
