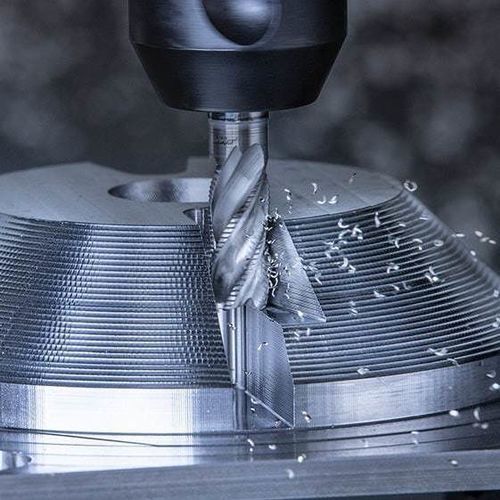

Фреза со сферическим торцом SilverLine

с угловым радиусомс покрытием из TiAlCrNс карбидом

Обзор
Твёрдосплавные концевые фрезы SilverLine обеспечивают универсальное решение для обработки стали, нержавеющей стали и чугуна (ISO P / M / K). Семейство сочетает усилённое ядро, оптимизированные геометрии и многослойное покрытие DPB72S TiAlCrN для стабильной резки в широком спектре операций фрезерования.

Ассортимент продукции

• Концевые фрезы с квадратным концом
• Фрезы со скосом кромки
• Фрезы с тороидальной фаской
• Шарообразные (ball nose) фрезы
• Фрезы с радиусной кромкой
• Конфигурации с 2, 3, 4, 5, 6, 7 и 9 зубьями (2/3 зуба в метрической; 7/9 зуба в дюймовой системе)

Доступность размеров

• Широкий выбор дюймовых размеров для применения в США
• Отдельные метрические конфигурации
• Диапазон диаметров: от Ø 3 мм до 25 мм и Ø 1/8"–1 1/4" для выбранных геометрий

Возможности фрезерования / Основные применения
SilverLine поддерживает широкий набор универсальных стратегий фрезерования. Типичные применения:

• Фрезерование плеч
• Фрезерование лицевых поверхностей
• Окружное фрезерование
• Фрезерование винтовой траектории и винтовое погружение
• Фрезерование пазов и полнопроходное фрезерование
• Трохоидальное фрезерование
• Черновая обработка и черново-черновая/чистовая обработка
• Высокоточная чистовая обработка
• 3D-фрезерование с шаровыми и радиусными геометриями
• Обработки по снятию заусенцев

Особенности конструкции и производительности

• Усиленное ядро для повышенной жёсткости и снижения вибраций
• Оптимизированная форма канавок и углы съёма для снижения нагрева и повышения эффективности резания
• Специальные режущие геометрии для ровной работы на высоких скоростях в черновых, полнопроходных, окружных и чистовых операциях
• Улучшенная эвакуация стружки для обеспечения стабильности процесса
• Производство с использованием технологии Latest Edge Prep: индивидуальная CNC-щеточная обработка каждой фрезы для единообразного состояния режущей кромки

Пригодность по материалам
Основные применения: сталь, нержавеющая сталь и чугун (ISO P / M / K). Возможна вторичная пригодность для некоторых цветных и жаропрочных материалов в зависимости от геометрии.

Демонстрации
Инструменты, проверенные в реальных условиях обработки, демонстрируют снижение сил резания и увеличение ресурса инструмента в производственных сценариях.

Технические характеристики

• Наименование: SilverLine (CERATIZIT Advanced Lines)
• Материал основы: высококачественный твёрдосплавный субстрат
• Покрытие: DPB72S — многослойное покрытие TiAlCrN с хромовым усилением
• Геометрии: число зубьев 2–9 и типы кромок (острые, радиусные, фасочные, торусные, ball nose)
• Конструкция сердечника: усиленная для повышения надёжности процесса
• Производство: Edge Prep с индивидуальной CNC-щеточной обработкой каждой фрезы
• Варианты: короткие, средние, длинные, сверхдлинные; дюймовые и метрические исполнения
• Диапазон размеров: выбранные геометрии от Ø 3 мм до 25 мм и Ø 1/8"–1 1/4"
• Применение: плечо, лицевая, окружная, винтовая рампа, паз, трохоидальное, черновая, чистовая, 3D-фрезерование, удаление заусенцев
• Группы материалов: ISO P / M / K (основные); цветные и жаропрочные материалы (вторичные)
