Программное обеспечение качества VDA

CAOдля аэронавтики3D

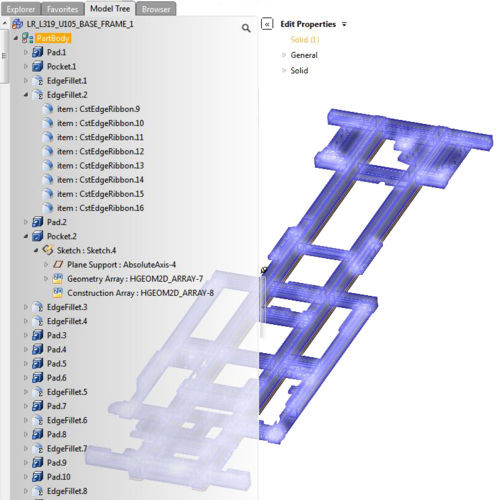

Сертифицированный инструмент проверки качества 3D_Evolution© проверяет все 3D-геометрии независимо от формата CAD. Это единственный инструмент преобразования, сертифицированный в соответствии со спецификациями SASIG/PDQ и VDA 4955/2. Ошибки на гранях, поверхностях, кривых и топологии точно отображаются на модели. Перечисление типов ошибок в древовидной структуре программы проверки позволяет систематически выбирать геометрии и устранения ошибок. 3D_Evolution также имеет специальные функции автоматического лечения и интерактивной очистки для ошибок, связанных с VDA-проверкой, таких как скрученные грани, мини-лица и многие другие. В зависимости от области применения и/или требований заказчика можно сохранять профили испытаний, содержащие соответствующие критерии испытаний. Результат соответствует спецификациям SASIG/PDQ и VDA 4955/2 и может быть сохранен в формате HTML. Как и все остальные модули, программа проверки качества может применяться для отдельных деталей или узлов и работает также в пакетном режиме. Этот инструмент был разработан в тесном сотрудничестве с аэрокосмической промышленностью для проверки данных САПР для долгосрочного архивирования и восстановления (LOTAR). На основе значений Geometric Validation Properties (GVP), записанных в файлы STEP AP 242 системой CAD, генерирующей 3D-модели, данные будут считаны и проверены независимым ядром 3D_Evolution, проверяющим эти значения. Значения свойств, которые отличаются от рассчитанных в заданном допуске, будут указаны. Примерами этих GVP являются: - Геометрические, например, объем, поверхность, центроид и COPS - Сборка, например, количество дочерних элементов и центроиды твердых тел - PMI, например, сравнение длины кривой полилинии - Тесселяция, например, центроид и площадь поверхности
