Родные модели CAD, включая размеры и допуски, могут быть преобразованы, а также отображены с использованием всех специфических функций технологии Model Based Definition. Использование 3D-Master сводит необходимость в 2D-чертежах к абсолютному минимуму, поскольку в 3D-модели вся производственная информация сохраняется в так называемых видах или захватах.
Упрощение цифрового производственного процесса

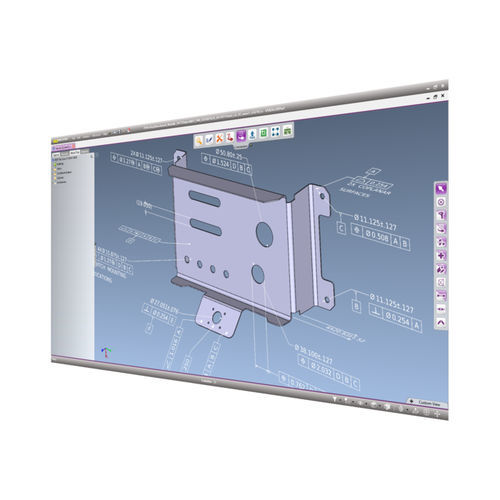

Программное обеспечение 3D_Evolution конвертирует данные из всех CAD-систем, включая форматы, соответствующие 3D-мастеру, такие как Catia V5, NX, Creo, а также STEP AP 242 и JT. Программа просмотра 3D_Analyzer читает все текущие CAD-данные и также поддерживает все специфические функции 3D-мастера.
Для отображения всей информации, содержащейся в 2D-чертеже, на 3D-модели требуется специальная технология, которая объединяет допуски, аннотации и размеры в видах. При выборе вида модель выравнивается в соответствии с ранее заданными конструктором параметрами и масштабируется в определенной области. Таким образом, отображаются только размеры, выбранные конструктором.
Кроме того, в видах можно сохранять сечения. В результате 3D мастер-модели устраняют необходимость в 2D чертежах для изготовления детали. Кроме того, модели 3D Master проще в использовании и позволяют лучше понять деталь по сравнению с конкретными видами, созданными и распечатанными в виде 2D-чертежей. Кроме того, при использовании 3D Master для производства деталей требуется только один источник данных, что практически исключает ошибки и путаницу, часто возникающие из-за различных редакций неоднозначных 2D-чертежей.
Полное и гибкое использование
Пакет конвертеров 3D_Evolution MCAD передает графическое представление размеров, а также семантическое, т.е.
---
