Цифровой коррелятор с камерой CMOS FlexDIC

корреляция 3D

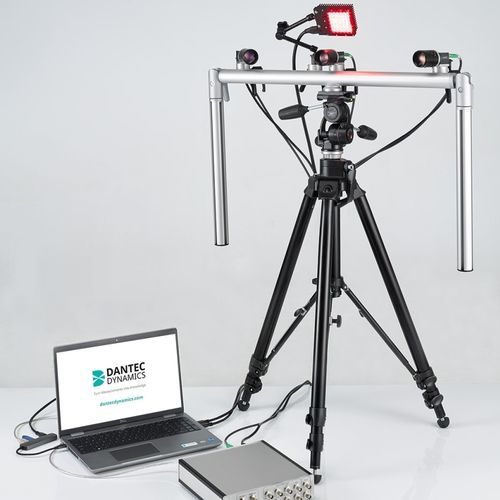

FlexDIC - это измерительная система с цифровой корреляцией изображений (DIC), разработанная как гибкая, надежная и многофункциональная промышленная и академическая утилита для широкого спектра испытаний материалов и анализа движения. Эта простая в использовании система может выполнять все ваши требования к испытаниям, позволяя любому пользователю быстро проводить точные измерения смещения, контура (формы), деформации и (дискретных) кинематических величин отслеживаемых точек. Система FlexDIC является полностью модульной и может быть модернизирована с помощью дополнительных объективов, калибровочных мишеней, систем освещения, а также дополнительных камер, превращая систему в систему MulticamDIC. FlexDIC - это полностью укомплектованная система, поставляемая (в стандартной комплектации) с одним портативным компьютером, одним контроллером DAQ, объективами, калибровочными мишенями, креплением и штативом. Для проведения измерений используются 1, 2 или 3 КМОП-камеры с интерфейсом USB3 или технология технического зрения GiGE. (Стандартная система FlexDIC состоит из 3 камер). Система может работать как в режиме DAQ Triggered, так и в режиме Master/Slave. Используя контроллер DAQ, FlexDIC может считывать до 8 аналоговых сигналов +/-10 В (например, для тензодатчика или LVDT). Он также позволяет считывать до 2 аналоговых выходов из Istra4D (для этого требуется модуль оценки корреляции в реальном времени DSM 32015: Istra4D). Эта простая в использовании система может выполнять все необходимые испытания, позволяя любому пользователю быстро проводить точные измерения смещения, контура (формы), деформации и (дискретных) кинематических величин отслеживаемых точек. Возможные приложения для тестирования материалов и анализа движения включают: простое, квазистатическое растяжение, сжатие, смятие
