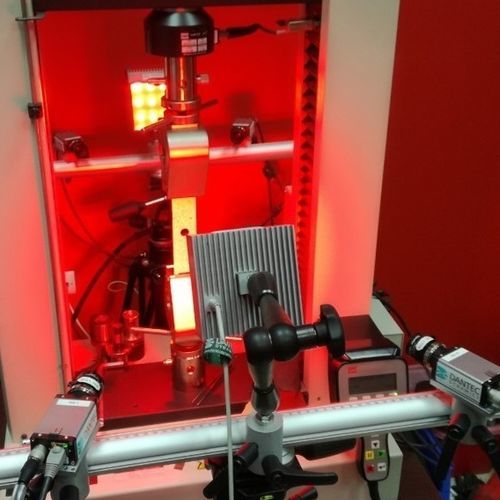

Цифровой коррелятор MulticamDIC

MulticamDIC - это комбинированная измерительная система со стереорешеткой и цифровой корреляцией изображений (DIC), состоящая из 4 или более (до 16) камер с интерфейсом USB3 или GigE. Эта передовая измерительная система, ориентированная на конкретное применение, дает инженерам-испытателям возможность проводить крупномасштабные и сложные (контурные) поверхностные испытания суб-(компонентов) и конструкций. Одним из ключевых преимуществ использования системы MulticamDIC является то, что поле обзора (FoV) может быть расширено до нескольких м2 (до примерно 25-30 м2), используя дополнительный обзор, обеспечиваемый несколькими камерами (без снижения пространственной точности). Это позволяет проводить полную визуализацию измерений целых компонентов, объектов и конструкций. В системе MulticamDIC камеры могут быть расположены свободно в кластерном массиве, а не попарно. Например, область FoV при использовании (16-камерной) системы MulticamDIC может быть увеличена до 8 раз по сравнению с FoV, обеспечиваемой одиночной системой DIC со стереорегом (с тем же пространственным разрешением). При использовании системы MulticamDIC несколько камер могут быть расположены, сконфигурированы и настроены в кластерный массив для решения конкретных задач по испытанию материалов. Например: односторонний (плоский) массив может быть сконфигурирован для испытаний крупномасштабных и сложных (контурных) поверхностей (например, для крыльев, лопастей, балок и стен), односторонний (цилиндрический/сферический) массив может быть сконфигурирован для испытания круглых/цилиндрических/сферических поверхностей (например, для баллонов под давлением или надутых объектов), и двусторонний (бипланарный) массив может быть сконфигурирован для тестирования истинной деформации посредством измерения поперечного сечения
