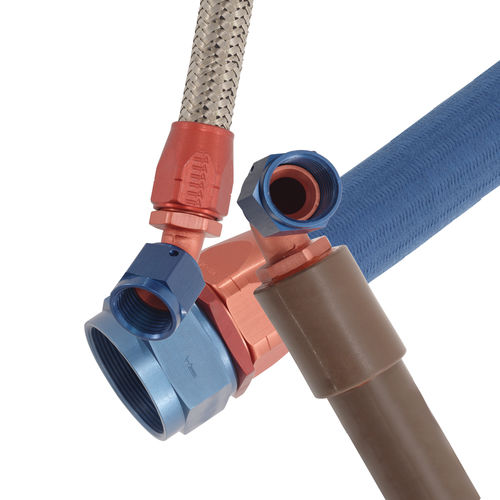

Гибкие шланги Eaton серии 601/701 предназначены для работы при номинальном давлении ниже 1500 фунтов на квадратный дюйм (в зависимости от размера) для топлива, гидравлики, охлаждающей жидкости и других авиационных жидкостей. Шланги обеспечивают подвижность и гибкость систем с ожидаемым движением/вибрацией и позволяют упростить обслуживание и подсоединение/отсоединение. Базовый шланг из синтетического каучука обеспечивает совместимость жидкостей и снижение веса.
Внутренняя поддерживающая катушка Eaton Aeroquip с номером 900780 используется для предотвращения повреждения шлангов, которые подвергаются неправильному обращению, применению вакуума или плотной установке. Деталь № 900800A Внутренняя втулка используется вместе с внутренней опорной катушкой. Она служит точкой опоры для катушки и предотвращает выталкивание внутренней опорной катушки через концевые фитинги жидкостями высокой вязкости или экстремальными скоростями потока. Внутренняя опорная катушка представляет собой плоскую, спирально намотанную армирующую катушку из нержавеющей стали типа 302 - AMS-5516.
Инструкции по установке
Шаг 1. Определите подходящий размер и стиль шланга и фитингов для конкретного применения.
Шаг 2. Отрежьте шланг до нужной длины (коэффициент "J").
Шаг 3. Выберите внутренний опорный виток и внутреннюю втулку соответствующего размера (2 штуки) из таблицы 1.
Шаг 4. Определите нужную длину катушки, которую необходимо отрезать, используя соответствующую формулу из таблицы 1.
Шаг 5. Отрежьте любым удобным способом и удалите все острые края и углы.
Шаг 6. Оба конца катушки внутренней опоры следует согнуть в выступы, как показано ниже.
Шаг 7. Чтобы установить внутреннюю опорную катушку в шланг, используйте стержень или кусок трубки длиной чуть больше, чем длина отрезанного шланга.
---
