Самолет для воздушной акробатики 330LX

одномоторныйс поршневым двигателемтандем

Обзор

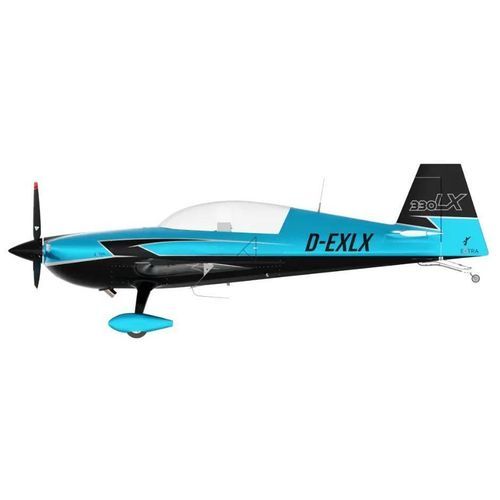

EXTRA 330LX — двухместный тандемный низкоплан для фигурного пилотажа с классическим шасси на хвостовом колесе, разработан для соревнований и продвинутой подготовки по высшему пилотажу.

Характеристики и назначение
Двухместный спортивный самолет, пригодный для соревнований и школ фигурного пилотажа:

• Оптимизирован для маневров с высокими перегрузками и точного пилотажа
• Подходит для обучения двух пилотов и выступлений на соревнованиях

ФЮЗЕЛЯЖ / КОНСТРУКЦИЯ

• Крыло из углеродного волокна с интегрированным топливным баком
• Стабилизатор из углеродного композита
• Сборка фюзеляжа из стали (1.7734)
• Управляемое легкое хвостовое колесо
• Пружина шасси из стекловолокна
• Двухместная купольная кабина
• Толкатели (pushrods) из углерода
• Титановая противопожарная перегородка

ДВИГАТЕЛЬ И ВИНТ

• Lycoming AEIO-580-B1A, 315 hp, 6-цилиндровый двигатель
• Винт Muehlbauer MTV 9-B-C/C198-25, 3 лопасти
• Два топливных насоса (1 от двигателя, 1 электрический)
• Выхлопная система Gomolzig 6-в-1
• Единая система масляного охлаждения
• Электростартер

КАБИНА ПИЛОТА

• Ручная регулировка рулевых педалей с дифференциальными ножными тормозами
• Контурные формованные композитные кресла: переднее фиксированное, заднее регулируемое
• Ремни безопасности Hooker спереди и сзади с трещоткой
• 2 передних и 2 задних вентиляционных отверстия, управляемых ободками

СИСТЕМЫ

• Два топливных насоса (от двигателя + электрический)
• Стробоскопы и навигационные огни на законцовках крыльев
• Электрическая система предупреждения о сваливании
• Слив для системы Pitot-static
• Розетка для поддерживающей зарядки (trickle charger)
• Генератор 65 A и аккумулятор 12 V

СТАНДАРТНОЕ ОБОРУДОВАНИЕ ПАНЕЛИ

• Указатель воздушной скорости (kts)
• Высотомер (ft, inHg/hPa)
• Механический акселерометр
• Магнитный компас
• Индикатор скольжения/сноса (держатель по требованию)
• Цифровой индикатор оборотов
• Аналоговые датчики топлива
• Аналоговые CHT/EGT, датчики давления и температуры масла
• Цифровой V/A индикатор

ТЕХНИЧЕСКИЕ ДАННЫЕ — Габариты
Размах крыла: 26,3 ft / 8,0 m
Длина: 22,8 ft / 6,9 m
Высота: 8,6 ft / 2,6 m
Площадь крыла: 115,2 ft2 / 10,7 m2
Сертифицированный прочностной фактор FAA / EASA: +/- 10 g

ТЕХНИЧЕСКИЕ ДАННЫЕ — Скорости
Предельно допустимая скорость (Vne): 220 kts
Маневренная скорость (Va) (acro): 158 kts
Скорость сваливания при 820 kg (1.808 lbs) (Vs): 55 kts
Скорость сваливания при 950 kg (2.095 lbs) (Vs): 60 kts

ТЕХНИЧЕСКИЕ ДАННЫЕ — Массы
Типичный снаряжённый пустой вес: 660 kg / 1.455 lbs
MTOW нормальная категория (+6/-3 g): 950 kg / 2.095 lbs
MTOW акро, два пилота (+8/-8 g): 870 kg / 1.918 lbs
MTOW акро, один пилот (+10/-10 g): 820 kg / 1.808 lbs

ТЕХНИЧЕСКИЕ ДАННЫЕ — Топливо
Общая ёмкость: 189 l / 49,9 gal
Используемое топливо: 187 l / 49,4 gal
Используемое топливо — только акро баки: 67 l / 17,7 gal

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Модель: 330LX
• Бренд: EXTRA
• Конфигурация: Двухместный тандем, низкоплан для фигурного пилотажа (шасси с хвостовым колесом)
• Основная конструкция: Крылья из углеродного волокна, стабилизатор из углеродного композита, стальной фюзеляж
• Двигатель: Lycoming AEIO-580-B1A, 315 hp
• Винт: Muehlbauer MTV 9-B-C/C198-25, 3 лопасти
• Противопожарная перегородка: Титан
• Шасси: Пружина из стекловолокна, управляемое хвостовое колесо
• Топливная система: Интегрированный бак в крыле, два насоса (двигатель + электрический)
• Типичный пустой вес: 660 kg / 1.455 lbs
• MTOW (нормальный): 950 kg / 2.095 lbs
• Сертификация по фактору нагрузки: +/- 10 g
• Vne: 220 kts; Va (acro): 158 kts
• Скорости сваливания: 55 kts (при 1.808 lbs), 60 kts (при 2.095 lbs)
• Ёмкость топлива (общая/используемая): 189 l / 187 l (49,9 gal / 49,4 gal)
