Индикатор давления Omnia

для измерения температурыцифровойэлектронный

Обзор

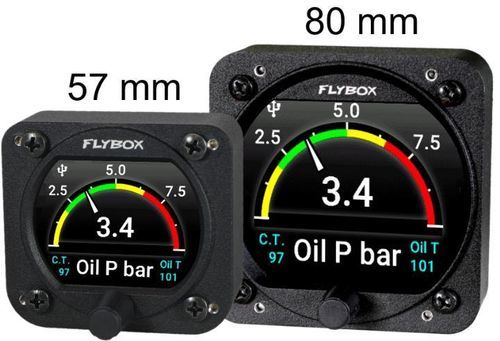

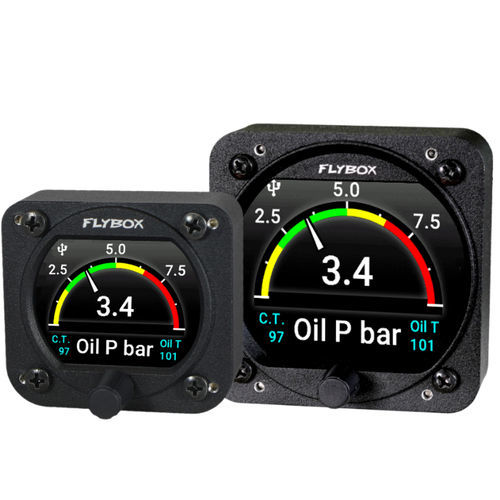

Omnia Oil P-T-CT объединяет три отдельных датчика (давление масла, температура масла и температура охлаждающей жидкости), которые можно включать по отдельности в зависимости от требований монтажа. Прибор разработан для совместимости с широким спектром установок легких двигателей и оснащён цветным дисплеем высокой видимости, 32-битным микроконтроллером и современными твердотельными датчиками для обеспечения долгосрочной надёжности и точности. До 16 приборов Omnia можно объединить в кластер для упрощения обмена данными.

Основные характеристики

• Включённые датчики: 1 Давление масла
• Включённые датчики: 1 Температура масла
• Включённые датчики: 1 Температура охлаждающей жидкости

Интерфейсы

• Регулятор с кнопкой
• 2 шины CAN
• Вход для датчика освещённости
• Порт USB 2.0 (для обновлений и настройки)
• Подключение в кластер с другими приборами Omnia

Изготовление

• Корпус фрезерован из цельного алюминия
• Порошковая окраска
• 100% изготовление и тестирование с автоматическими процессами

Функции

• Визуальная сигнализация на экране
• Выход тревоги open-collector (транзистор)
• Ручная или автоматическая регулировка подсветки
• Ручной или автоматический выбор датчика
• Обновление прошивки через USB-порт

Примечания

• Датчики давления масла, температуры масла и температуры охлаждающей жидкости не входят в комплект.
• Все датчики, установленные на заводе на двигателях Rotax, совместимы.
• См. руководство по прибору для перечня совместимых датчиков и схем подключения.

Комплект поставки

• Прибор Omnia Oil P-T-CT
• 4 × крепёжных винта M4×10 мм
• Краткое руководство
• Упаковочный лист

Опциональные аксессуары

• 105800 Проводной датчик освещённости
• 105810 Терминатор CAN 120 Ом
• 105820 Кабель CAN 25 см
• 105830 Кабель CAN 50 см
• 105840 Кабель CAN 100 см
• 105899 Адаптер звукового сигнала
• 602000 Датчик давления масла 4-20 mA (модель 1/8" NPT) совместим с Rotax
• 105898 Сигнализатор (buzzer) для серии Omnia
• 604010 Удлинитель USB 0,5 м
• 603000 Профессиональный обжимной инструмент
• Жгут проводов (Harness)
• 105602 Набор разъёмов

Технические характеристики

• 2.4" цветной графический ЖК-дисплей 320 × 240 пикселей с подсветкой 1000 nits

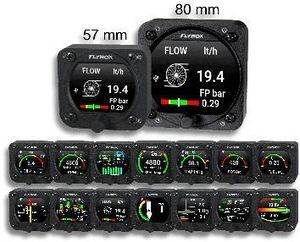

• Стандартный монтаж: 2-1/4" (57 мм) и 3-1/8" (80 мм)
• Корпус из порошково окрашенного алюминия
• Габариты: 68 × 62 × 35 мм (57), 85 × 85 × 40 мм (80)
• Вес: 140 г (57), 230 г (80)
• Напряжение питания: 10 ~ 30 В
• Ток потребления: 60 мА (57), 135 мА (80)
• Диапазон высот: -1000' до +25 000'
• Выход тревоги open-collector (макс. 300 мА, активен по низкому уровню)
• Диапазон рабочих температур: -20 ~ +70 °C
• Влажность: макс. 90% (без конденсации)
• Связь: 2x CAN шина
• USB-порт: USB 2.0
