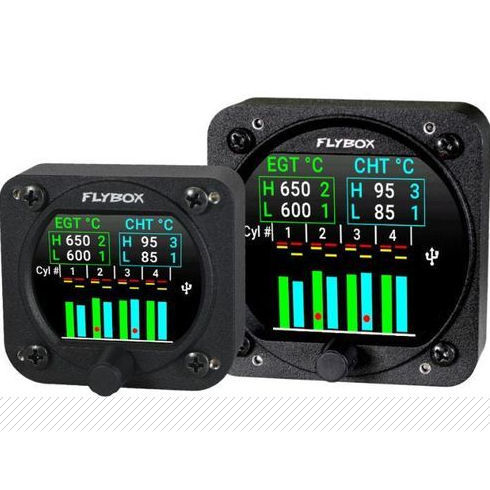

Измерительный прибор температуры Omnia57

для авиационно-космической промышленностис экраномавтоматический

Обзор
Omnia CHT-EGT измеряет температуру выхлопных газов (EGT) для каждого цилиндра (до 4) и температуру головок цилиндров (CHT) до 4. Прибор объединяет до восьми независимых индикаторов, которые можно включать по отдельности в соответствии с конфигурацией двигателя. Прибор полностью настраиваем для большинства поршневых двигателей, применяемых в легкой авиации. Все приборы семейства Omnia оснащены высококонтрастным цветным дисплеем 2,4", 32-разрядным микроконтроллером и современными твердотельными компонентами для обеспечения надежности и точности во времени. До 16 приборов Omnia можно объединять в кластер для обмена данными между устройствами.

Основные характеристики

• Доступные конфигурации: 4 CHT + 4 EGT (4+4) или 2 CHT + 2 EGT (2+2)
• Визуальная сигнализация на экране с настраиваемыми порогами
• Выход тревоги транзисторного / «open-collector» типа
• Ручная или автоматическая регулировка подсветки
• Ручной или автоматический выбор индикаторов
• Обновление прошивки через USB 2.0

Интерфейсы

• Ротационный регулятор с кнопкой
• 2 порта CAN bus
• Вход для датчика освещенности
• USB 2.0 порт для обновлений
• Возможность кластерного подключения с другими приборами Omnia

Изготовление

• Прочный корпус, фрезерованный из цельного алюминия
• Порошковое покрытие
• 100% автоматизированное производство и тестирование

Функции

• Визуальная сигнализация на экране при превышении порогов
• Транзисторный выход тревоги, пригодный для внешних систем оповещения
• Диммер подсветки: ручной или автоматический
• Выбор индикаторов: ручной или автоматический
• Обновление ПО через USB

Примечания

• Зонда (термопары) в комплект не входят.
• Для EGT используйте термопары типа K; в качестве примера указана зонд с кодом 601008.
• Для CHT используйте термопары типа J, доступные на рынке.

Комплектация

• Прибор Omnia CHT-EGT
• Краткое руководство
• Крепёжные винты M4x10 мм
• Упаковочный лист

Опциональные аксессуары

• 601008 — зонд EGT с кабелем 2,5 м, компенсированными разъемами и сварным фитингом
• 105800 — проводной датчик окружающего освещения
• 105810 — терминатор CAN 120 Ом
• 105820 — CAN кабель 25 см
• 105830 — CAN кабель 50 см
• 105840 — CAN кабель 100 см
• 105899 — адаптер Audio Tone
• 105898 — звуковой сигнал тревоги для серии Omnia
• 604010 — USB удлинительный кабель 0,5 м
• 603000 — профессиональный инструмент для обжима
• 105602 — комплект разъемов

Технические характеристики

• Дисплей: 2,4" цветной графический LCD 320×240 пикселей с подсветкой 1000 nits
• Стандартное крепление: 2-1/4" (57 мм) и 3-1/8" (80 мм)
• Корпус: фрезерованный из цельного алюминия, порошковое покрытие
• Габариты: 68 × 62 × 35 мм (57), 85 × 85 × 40 мм (80)
• Вес: 140 г (57), 230 г (80)
• Напряжение питания: 10–30 В
• Ток потребления: 60 мА (57), 135 мА (80)
• Выход тревоги open-collector (макс. 300 мА, active low) — может использоваться для подачи тона в интерком с опциональным адаптером
• Входы: 4 или 2 входа CHT (в зависимости от модели); 4 или 2 входа EGT (в зависимости от модели)
• Температура эксплуатации: −20 до +70 °C
• Влажность: до 90% макс. (без конденсации)
• Связь: 2 × CAN bus
• USB: USB 2.0 для обновлений ПО
