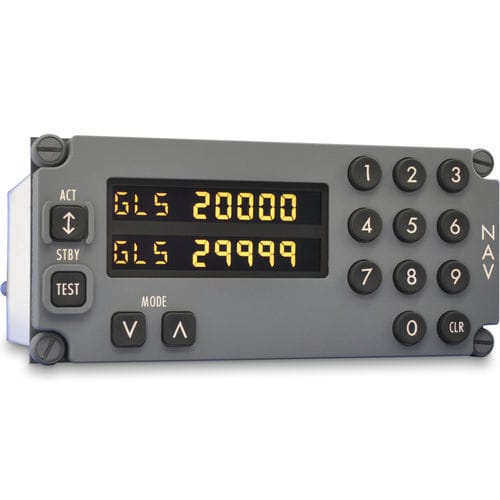

NAV/COM ILS G7501-01

VORкрепление на панелидля самолета

Gables G7501-01 сертифицирован компанией Boeing для установки на самолеты B737-NG и 737-MAX. Описание Обеспечивает управление настройкой VOR, ILS, DME, MLS и GLS Обеспечивает внутренний мониторинг неисправностей и возможность записи Конструкция с защитой от проливания жидкости Надежная конструкция переключателя (один миллион срабатываний) Белый светодиодный дисплей и подсветка панели для повышения надежности Возможность встроенного тестирования (BIT) Модульная конструкция обеспечивает гибкость для нестандартной компоновки Модульная конструкция способствует экономичному обслуживанию Наработка на отказ (расчетная): 22 000 часов работы Дополнительная информация Размеры - 2.610 (высота) x 5,735 (ширина) x 5,5 (глубина) дюймов, без учета задних разъемов Вес - 2.5 фунтов (максимум) Диапазон частот - GLS - от 20,000 до 99,999, ILS/VOR (VHF NAV) - от 108.00 МГц до 117.95 МГц, MLS - от 500 до 699 Питание - Питание - 115 В переменного тока@400 Гц. 4 Вт макс, освещение панели и ЖК-дисплея 0-5 В переменного тока (LED) Разъемы - J1 Сопряжение: BACC63CB22-55SN, или эквивалентный 55-контактный разъем, J2 сопряжение: BACC63CB22-55S8 или аналогичный 55-контактный разъем Цвет - Передняя панель - неотражающий серый FEDSTD 595b36118, маркировка передней панели - белый FEDSTD 595b37875 (шрифт FuturaMediumfont), кнопки - неотражающий черный FED STD 595b37038 Соответствие - ARINC 429, ARINC 709, ARINC 710, ARINC 711, ARINC 720, ARINC 727, ARINC 755, Boeing D6-38859-1, Boeing D6-52191-1 Rev B, RTCA/DO-160D (окружающая среда), RTCA/DO-178B (программное обеспечение) Сертификация - самолеты - B737-MAX, B737-NG Сертификация - Нормативная - TSO-C36e, TSO-C40c, TSO-C66c, TSO-C104, TSO-C161 Расчетная наработка на отказ (оп. часов) - 22,000
