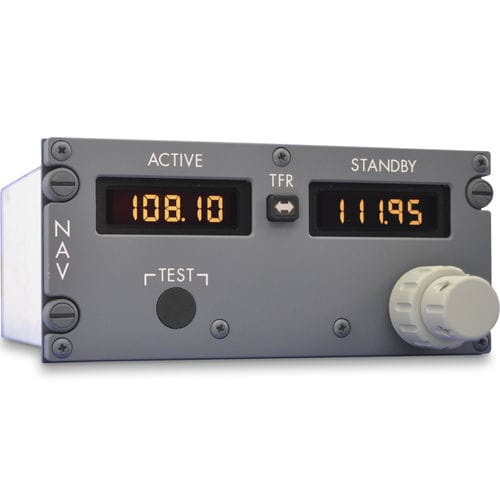

Gables G7500 Series VHF Nav сертифицирован компанией Boeing для установки на самолете B737.
Описание
Обеспечивает управление настройкой приемников VOR, ILS, DME
Обеспечивает внутренний мониторинг и запись отказов
Конструкция с защитой от проливания жидкости
Модульная конструкция способствует экономичному обслуживанию
Дополнительная информация
Вес -
2.45 фунтов (максимум)
Диапазон частот -
Диапазон частот VHF NAV составляет от 108,00 до 117,95 МГц с шагом 50 кГц
Питание -
Питание - 115VAC@400Hz. 4 Вт макс, освещение панели и ЖК-дисплея 5 В переменного тока, 9 Вт макс
Разъемы -
J1 Сопряжение: BACC63CB22-55SN, или эквивалентный 55-контактный разъем, J2 сопряжение: BACC63CB22-55S8 или аналогичный 55-контактный разъем
Цвет -
Передняя панель - неотражающий серый FEDSTD 595b36118, маркировка передней панели - белый FEDSTD 595b37875 (FuturaMediumfont), ручка - светло-серыйFED STD 595b36440, кнопки - неотражающий черный FEDSTD 595b37038
Сертификация - Самолет -
B737-NG
Сертификация - Нормативная -
TSO-C104, TSO-C36, TSO-C40c, TSO-C66c
Расчетная наработка на отказ (оп. часов) -
22,000
Размеры -
2.610 (высота) x 5,735 (ширина) x 5,5 (глубина) дюймов, без учета задних разъемов
---
