Ангар для самолета P3 Orion

открытыйдля аэропорта

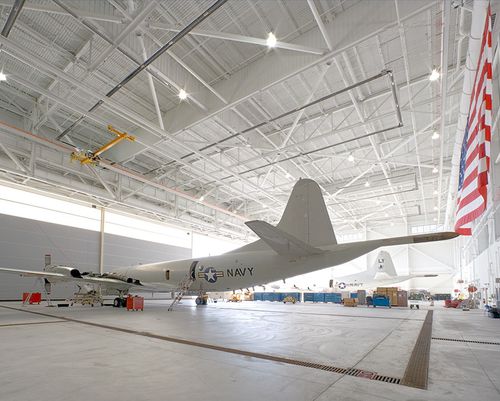

Пункт технического обслуживания P3 Orion состоит из двух отдельных трехсекционных рабочих отсеков, каждый из которых имеет свободную от колонн площадь 136' x 380'. Каждый ангар имеет восьмипанельный вертикальный подъемник Megadoor со съемными створками, обеспечивающий чистоту проема 372'-3'' и высоту 46'-4''. Внутреннее пространство ангаров составляет 69'-3", обеспечивая вертикальное пространство для систем защиты от падения и подвешенных кранов. Ангар площадью 106 000 квадратных футов имеет 62 000 квадратных футов цехов и офисов, а также более 20 000 квадратных футов надземных мезонинов. Каркас рассчитан на снеговую нагрузку на грунт 60 PSF в штате Мэн, ветровую нагрузку 100 миль/ч, а также на сейсмическое проектирование категории D в соответствии с ASCE-7 и военной спецификацией TI-809-04. Прогиб коробчатой фермы глубиной 30 футов ограничен всего 9 дюймами под снеговой нагрузкой, чтобы соответствовать требованиям производителя дверей. Проектные расчеты и чертежи выполнены в метрической системе, в соответствии с требованиями заказчика. Наружные стеновые панели представляют собой плоскую систему металлических панелей, снабженную герметиком для боковых откосов для достижения указанных требований к инфильтрации воздуха и воды. Наружные стены имеют 6-дюймовую изоляцию из стекловолокна. Общая система стен имеет расчетное значение R-value 22,4. Кровельная система представляет собой обычный настил и изоляцию поверх балок с открытым полотном.
