Обзор

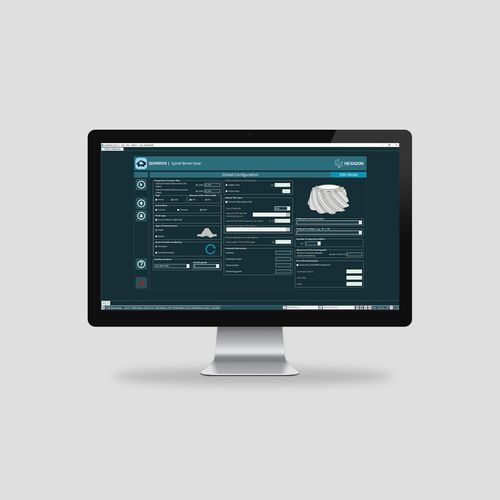

Hexagon QUINDOS — модульное ПО для метрологии специальных геометрий, предназначенное для программирования, контроля и оценки зубчатых колес, лопаток, винтовых компрессоров, кулачковых валов и других сложных компонентов в CAD‑ориентированной среде CMM.

Ключевые возможности

• CAD‑поддерживаемое программирование: Среда на основе CAD для создания, визуализации и управления сложными измерительными задачами с высокой точностью.
• Автоматизация на базе PMI: Использует PMI из 3D CAD‑моделей для автоматизации создания программ и ускорения планирования проверок.
• Оффлайн‑программирование с цифровым двойником: Интеграция с I++ Simulator для разработки и тестирования программ оффлайн, предотвращения столкновений и сокращения простаев оборудования.
• GD&T‑анализ в соответствии со стандартами: Продвинутые оценки геометрических допусков с отчетностью, соответствующей международным и отраслевым стандартам.
• Мощная отчетность и аналитика: Настраиваемые отчеты с числовыми и графическими отображениями, прослеживаемость и интеграция со SPC для мониторинга процессов.

Дополнительные модули

• Модули для специальных геометрий: Специализированные модули для зубчатых колес, турбин, лопаток, роторов и других компонентов с особыми требованиями оценки.
• Модули под конкретные решения: Расширения для углубленной оценки и измерений.
• I++ Simulator: Оффлайн‑среда программирования на основе цифрового двойника для создания, тестирования и валидации CMM‑программ на виртуальной машине.

Сценарии применения

• Проверка призматических деталей: Гибкое программирование CMM для автоматизированных процедур, GD&T‑анализа и контроля процесса.
• Проверка вольноконтурных компонентов: Снятие сложных 3D‑поверхностей (штампованные элементы, кузовные детали) и сравнение с CAD и требованиями GD&T.
• Проверка сложных геометрий: Высокоточная проверка зубчатых колес, лопаток турбин и кулачковых валов с использованием CAD‑базированного программирования и продвинутого анализа.

Почему QUINDOS?
Поддерживает основные международные стандарты измерений, обеспечивая согласованность и прослеживаемость в производстве и цепочках поставок. Обратная совместимость защищает существующие программы, а ПО поддерживает широкий спектр контактных, оптических и мультисенсорных систем для единой платформы на различных измерительных установках.

Новое в QUINDOS 2026.1

• Тестовый калибр CMM Check 3.0: Нормативно‑соответствующий мониторинг и рабочий процесс промежуточных проверок, интегрированный в QUINDOS.
• Более быстрая настройка с улучшенным высокоскоростным сканированием (VHS): Создание путей сканирования на CAD‑геометрии, новые типы точек и фоновая автоматизация параметров сканирования.
• CAD‑программирование, совместимое с CNC, с поддержкой поворотного стола: Генерация контрольных точек с фиксированными или переменными поворотными позициями в один шаг для многокоординатных задач.
• Умная обработка геометрии с направляемой группировкой: Направляемый выбор типов геометрии, автоматическое уникальное именование и предотвращение дублирования в структуре CAD.
• Продвинутое управление движением с поддержкой круговых траекторий: Поддержка круговых выведенных перемещений и спиральных переходов для станков с возможностью кругового движения.
• Улучшенный анализ зубчатых колес и трансмиссий: Новые оценки радиального биения, детализированный анализ толщины зуба и поддержка анализа линейного торцового рельефа цилиндрических червяков.

Ресурсы (брошюры и технические листы)

• Брошюра QUINDOS
• Решения QUINDOS для зубчатых колес

Технические характеристики

• Название / модель: QUINDOS
• Тип ПО: Модульное ПО для метрологии специальных геометрий
• Поддерживаемые компоненты: Зубчатые колеса, лопатки турбин, роторы, призматические детали, вольноконтурные детали, кулачковые валы, винтовые компрессоры
• Интеграция CAD: CAD‑поддерживаемое программирование, PMI‑автоматизация
• Оффлайн‑инструменты: I++ Simulator цифровой двойник для оффлайн‑программирования и предотвращения столкновений
• Поддержка стандартов: ISO, DIN, AGMA, JIS, VDI
• Обмен данными по зубчатым колесам: Поддержка в соответствии с VDI/VDE 2610
• GD&T: Продвинутая оценка GD&T и отчеты, соответствующие стандартам
• Отчеты и аналитика: Настраиваемые макеты, графические визуализации, прослеживаемость и интеграция со SPC
• Совместимость с мультисенсорами: Поддержка контактных, оптических и мультисенсорных измерительных систем
• Обратная совместимость: Поддержка старых программ в новых версиях
• Новое в 2026.1: CMM Check 3.0, улучшенный VHS‑сканинг, CNC‑программирование с поворотным столом, направляемая группировка геометрии, поддержка круговых траекторий, улучшенные оценки зубчатых колес/трансмиссий
