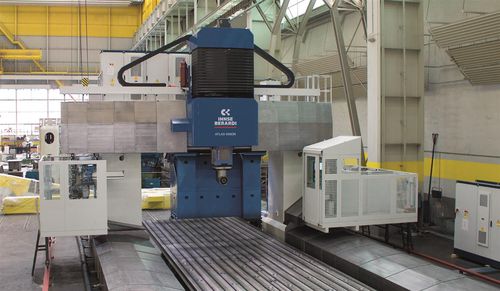

Основные части всех машин идентичны: поперечина, ползун и технологическая оснастка. Гибкая модульная конструкция предлагает три различных конфигурации:
P Продольно-фрезерный тип - фиксированный портал
G Портальный тип - нижние направляющие
GU Портальный тип - верхние направляющие
Полный ассортимент усовершенствованных фрезерных приспособлений предоставляет оптимальное решение для эксплуатационных требований каждого пользователя.
Использование стандартных готовых комплектующих повышает надежность станков, и в то же время снижает их стоимость и сроки поставки.
Технические характеристики:
Расстояние между стойками - мм 2,800 до 10,000
Сечение ползуна - мм 500 x 500 - 630 x 630
Крутящий момент - Нм 1,200 - 1,850 - 2,500
Количество осей - 3+2 или 5
Ось W - Подвижная или фиксированная поперечина
Столы для токарной обработки
Как центры Atlas Vision, так и центры Atlas Hydro могут быть дополнительно оснащены токарными столами для обточки, растачивания, фрезерования, фрезоточения и шлифования. Полный ассортимент включает гидростатические коренные подшипники.
Полный ассортимент усовершенствованных приспособлений предоставляет оптимальное решение для эксплуатационных требований каждого пользователя.
Модульная конструкция охватывает широкий диапазон различных размеров:
Макс. диаметр обработки до 5000 мм
Диаметр токарного стола до 4000 мм
Предельная нагрузка токарного стола до 50 т
Частота вращения токарного стола до 200 об/мин
Мощность поворотного стола до 150 кВт
