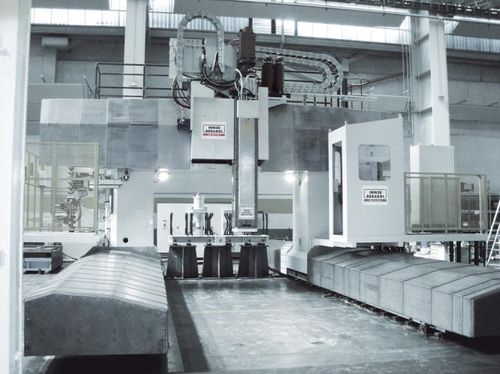

Их конструкция обеспечивает максимальную точность обработки, высокую производительность и высокую жесткость во время работы. Как и все станки Innse-Berardi, станки Atlas hydro спроектированы, рассчитаны и произведены с применением МКЭ (метода конечных элементов). Гибкая модульная конструкция предлагает три различных конфигурации:
P Продольно-фрезерный тип - фиксированный портал
G Портальный тип - нижние направляющие
GU Портальный тип - верхние направляющие
Полный ассортимент усовершенствованных фрезерных приспособлений предоставляет оптимальное решение для эксплуатационных требований каждого пользователя.
Технические характеристики:
Расстояние между стойками - 3,200 до 10,000 мм
Сечение ползуна - 550 x 550 - 630 x 630 - 680 x 680 мм
Крутящий момент - до 9,000 Нм
Количество осей - 3+2 или 5
Ось W - Подвижная или фиксированная поперечина
Столы для токарной обработки
Как центры Atlas Vision, так и центры Atlas Hydro могут быть дополнительно оснащены токарными столами для обточки, растачивания, фрезерования, фрезоточения и шлифования. Полный ассортимент включает гидростатические коренные подшипники.
Полный ассортимент усовершенствованных приспособлений предоставляет оптимальное решение для эксплуатационных требований каждого пользователя.
Модульная конструкция охватывает широкий диапазон различных размеров:
Макс. диаметр обработки до 9000 мм
Диаметр токарного стола до 8000 мм
Предельная нагрузка токарного стола до 400 т
Частота вращения токарного стола до 200 об/мин
Мощность поворотного стола до 200 кВт
