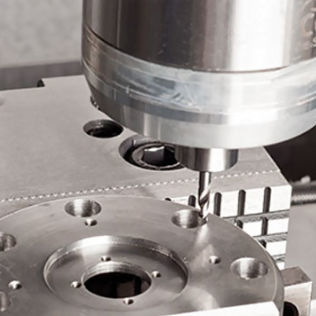

Электрошпиндель для наблюдения SPINJET

для охлаждения

Présentation
Coolant Driven Spindle avec surveillance en temps réel du régime (RPM). Système HSM Jet qui utilise le débit de liquide de refroidissement de la machine pour faire tourner la broche haute vitesse sans source d'énergie additionnelle. Conçu pour des outils de petit diamètre et applications HSM, avec surveillance sans fil du régime en temps réel.

Performances clés

• Vitesse de rotation: 20 000, 30 000, 40 000 RPM (exécutées sur la machine)
• Fraisage acier: jusqu'à 3.0 mm
• Fraisage aluminium: jusqu'à 6.0 mm

Fonctionnement
Le système utilise le flux de liquide de refroidissement existant de la machine pour entraîner la broche HSM Jet; pas de source d'énergie additionnelle requise. Conception "Plug & Play" facilitant la connexion dans la réserve d'outils de la machine.

Montages et serrage
Disponible en plusieurs types d'adaptation de montage et d'options de serrage:

• Option modulaire: shank/collet ER32 avec écrou de serrage spécial, adapté aux porte-outils standard avec sièges ER32
• Options intégrales diverses: HSK A63; adaptions type C (C5 & C6 indiqués); BT 30 & BT 40; CAT 40 & DIN69871-40
• Compatibilité de serrage d'outils: compatible aussi avec collets standard ER11 pour le maintien de l'outil

Surveillance et contrôle
Surveillance sans fil en temps réel du régime (RPM) permettant d'optimiser les conditions d'usinage en fonction de la vitesse effective de rotation en prise avec la pièce. Cette information permet d'adapter les paramètres de coupe pour de meilleures performances et une usure d'outil réduite.

Avantages opérationnels

• Transformation d'une alimentation de liquide de refroidissement standard en entraînement HSM sans source de puissance supplémentaire
• Installation aisée et remplacement rapide (Plug & Play)
• Optimisation du processus grâce à la mesure réelle du régime

Caractéristiques / spécifications techniques

• Nom commercial: SPINJET
• Type: broche entraînée par le fluide de coupe (coolant driven spindle)
• Surveillance: RPM en temps réel, transmission sans fil
• Vitesses nominales citées: 20 000 / 30 000 / 40 000 RPM (selon configuration machine et alimentation COOLANT)
• Capacités d'usinage (exemples): fraisage acier jusqu'à 3.0 mm; fraisage aluminium jusqu'à 6.0 mm
• Montages disponibles: shank ER32 modulaire; adaptations intégrales HSK A63; C (C5 & C6); BT30 & BT40; CAT40 & DIN69871-40
• Serrage d'outil: compatible ER11 collets pour la fixation d'outils
• Installation: Plug & Play dans le magazine d'outils de la machine
• Utilisation recommandée: opérations HSM sur petits diamètres, fraisage, perçage, gravure, affûtage radial léger, et applications nécessitant mesure RPM en temps réel
