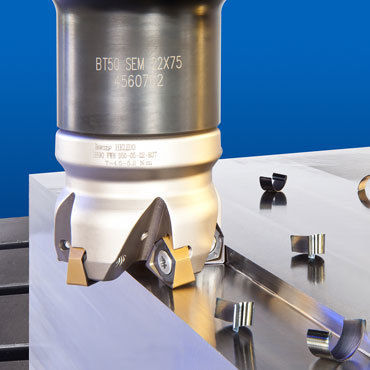

Цилиндрическая фреза H690-07

с карбидомдля металладля стали

Обзор
Серия HELIDO H690-07 — трехгранные двухсторонние пластины (Trigon) с 6 спиральными режущими кромками, разработанные для производительного чернового и получистового фрезерования уступов 90°. Геометрия обеспечивает положительные радиальные и осевые передние углы для плавного резания с легким входом и выходом из материала. Инновационные сплавы и конструкция пластины направлены на повышение производительности и снижение себестоимости обработки.

Описание
Серия предназначена для фрез 90° с возможностью точной обработки уступов 90° и врезания под углом. Двухсторонняя трехгранная пластина обеспечивает 6 рабочих кромок на пластину, что повышает экономичность применения. Положительные передние углы (радиальные и осевые) уменьшают силы резания и способствуют плавному образованию стружки и меньшему образованию задиров.

Особенности

• Фрезы 90° с трехгранными пластинами
• Двухсторонняя пластина с 6 режущими кромками
• Положительные радиальные и осевые передние углы
• Точная обработка уступов 90° и возможность врезания под углом
• Сверх-экономичное решение для различных фрезерных операций

Тип обработки

• Фрезерование плоскостей
• Фрезерование уступов / shouldering
• Обработка карманов
• Интерполяционные операции, частичные врезания

Диапазон диаметров

• Метрический: 32-125 мм
• Дюймовый: 1.25-4.0"

Размер пластин
07 мм

Рекомендованные сплавы (марки пластин)

• IC808
• IC830
• IC810
• IC5100
• IC845
• IC5400
• IC330

Преимущества применения

• Увеличение количества рабочих кромок (6 кромок) повышает экономичность
• Положительная геометрия — плавное врезание и выход из материала, снижение вибраций
• Оптимальная комбинация геометрии и сплавов — повышение производительности и стойкости

Сопутствующие элементы
Доступна информация о геометрии пластины и соответствующей вставке (Insert Geometry) для подбора и замены.

Характеристики / спецификации техники

• Коммерческое наименование серии: HELIDO H690
• Марка производителя: ISCAR
• Тип пластины: трехгранная, двусторонняя (Trigon) — 6 кромок
• Размер пластины: 07 мм
• Диапазон диаметров инструмента: метрический 32–125 мм; дюймовый 1.25–4.0"
• Обрабатываемые материалы: сталь и чугун (серия ориентирована на производительное черновое/получистовое фрезерование)
• Рекомендуемые марки сплавов для пластин: IC808, IC830, IC810, IC5100, IC845, IC5400, IC330
• Основные применения: фрезерование уступов 90°, фрезерование плоскостей, карманов, точное врезание
• Дополнительные сведения: см. геометрию и спецификации пластины (Insert Geometry) для выбора посадочного места и параметров
