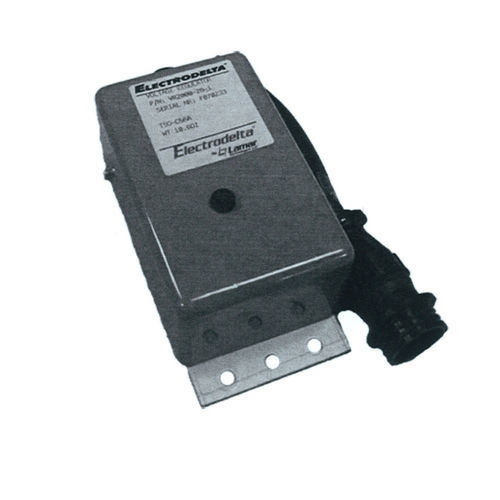

Регулятор напряжения для пассажирского самолета VR2000-14-2

Регулятор 14 вольт Различные летательные аппараты Liberty XL Перед подключением или отключением регулятора/блока управления мощностью откройте переключатель управления генератором. Если требуется большая точность регулирования напряжения, желтый провод (вывод 6) (точка регулирования) может быть проложен к дозирующей шине питания любого оборудования, чувствительного к напряжению. Входной контакт 7 (оранжевый провод) является входом питания для цепей защиты и должен быть подключен к отдельному автоматическому выключателю. Эта цепь должна быть защищена предохранителем на генераторе. Провода от подключения шунта должны быть скручены вместе и соединены предохранителем на шунте. Рекомендуемый номинал шунта - 100A/100мВ. Если для измерителя нагрузки генератора требуется другой номинал шунта, можно добавить второй шунт в сериес с указанным шунтом Вес - .7 LBS MAX.
