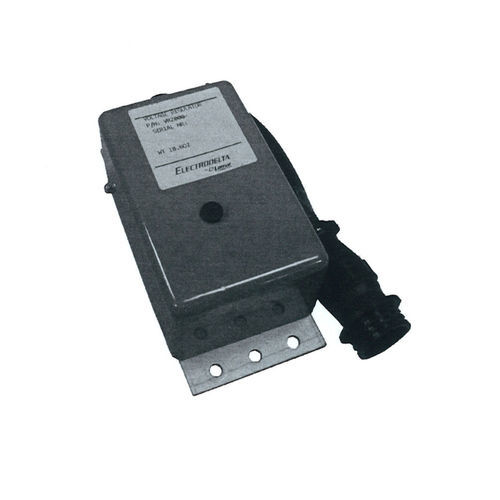

Регулятор напряжения для пассажирского самолета VR2000-14-3

Регулятор 14 вольт - Различные летательные аппараты - Перед подключением или отключением регулятора/блока управления напряжением откройте переключатель управления генератором. Если требуется большая точность регулирования напряжения, желтый провод (вывод 6) (точка регулирования) может быть проложен к дозирующей шине питания любого чувствительного к напряжению оборудования. Входной контакт 7 (оранжевый провод) является входом питания для цепей защиты и должен быть подключен к отдельному автоматическому выключателю. VR2000-14-3, Такой же, как показанный на рисунке -1, за исключением отсутствия функции низкого уровня шины (эти провода не установлены). Эта цепь должна быть защищена предохранителем на генераторе Вес - .7 IbsMAX
