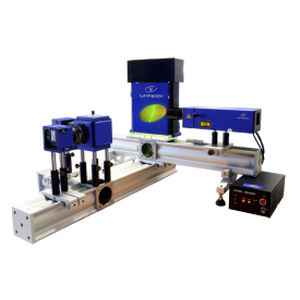

Прибор для контроля путем проникновения люминесцентной жидкости

томографическийдля поверхности3D

Одним из наиболее ярких примеров многофазных потоков являются пузырьки, диспергированные в воде. Взаимодействие обеих фаз исследуется с применением подхода двойной цветовой кодировки изображений: для визуализации поля потока в воде используется зеленый световой лист для возбуждения красной флуоресценции частиц PIV, посеянных в воду, а светодиодный экран с синей подсветкой используется для теневой графики, отслеживающей форму, размер и скорость пузырьков. Расщепитель луча перед камерами разделяет цветокодированную информацию от обеих фаз перед обнаружением. Записи обоих каналов синхронизированы, а их поля зрения идеально подогнаны друг к другу с помощью функции отображения изображений в DaVis. Томографическая теневая визуализация Наши системы ParticleMaster 3D Shadow основаны на томографической теневой визуализации. Используя несколько теневых проекций, модуль томографической реконструкции в DaVis рассчитывает положение и форму частиц, пузырьков и капель в трехмерном пространстве. С помощью разрешенных по времени записей измеряются траектории частиц с данными о скорости и ускорении. Томографическая теневая визуализация с временным разрешением была успешно применена в пузырьковых потоках для трехмерной визуализации течения обеих фаз.
