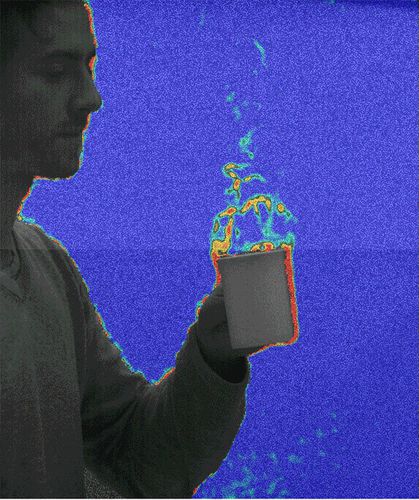

Для визуализации движения газа на основе локальных изменений показателя преломления фоново-ориентированный шлирен (BOS, также известный как синтетический шлирен) является простой и экономически эффективной альтернативой методам лазерной визуализации, поскольку он не требует сложного осветительного устройства, как лазер, необходимый для лазерной визуализации, и работает без засева потока. BOS является методом визуализации в пределах прямой видимости и измеряет локально градиент плотности как интегральное значение по линии видимости. На практике до и во время испытания с помощью камеры высокого разрешения получают изображение только случайного точечного рисунка на фоне потока. Сравнивая два изображения (или, точнее, соотнося два рисунка, подобно корреляции изображений в PIV), можно использовать локальное смещение фонового рисунка для получения латеральной информации об интегрированных по пути изменениях показателя преломления. Визуализация в прозрачных средах простая техника визуализации потока без лазера и засева потока усовершенствованная техника корреляции изображений, применяемая к фоновой мишени Программный модуль BOS в DaVis для количественного определения плотности (температуры) визуализации в двумерных и осесимметричных потоках Системы визуализации Tomo-BOS компании LaVision количественно измеряют плотность или температурные поля в 3D с помощью BOS-проекций с несколькими камерами. Этот метод трехмерной визуализации требует точной геометрической калибровки многокамерной системы и итеративного алгоритма томографической реконструкции. для трехмерной визуализации потока мгновенные 3D поля температуры (плотности) гибкие многокамерные установки высокоскоростная томографическая БОС визуализация для измерений с временным разрешением
