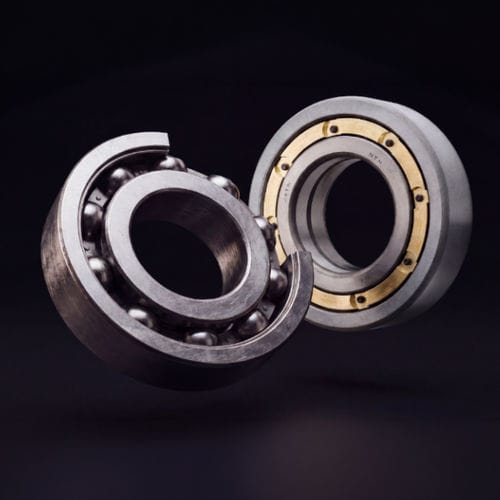

Шариковый подшипник MEGAOHM™

из керамикииз сталииз латуни

MEGAOHM™ — Изолированный подшипник, защищающий электродвигатели от электрической эрозии

Кратко
Изолированный подшипник MEGAOHM™ специально разработан для защиты электродвигателей от повреждений, вызванных паразитными/высокочастотными токами. На наружное кольцо нанесено толстое керамическое покрытие из оксида алюминия, повышающее электрическое сопротивление, сохраняющее смазку и уменьшающее повреждения поверхности.

Электроэрозия — явление и последствия
Электроэрозия возникает, когда паразитные токи проходят через подшипник. Повторяющиеся разряды вызывают питтинги, трещины и деградацию смазки, что существенно сокращает срок службы подшипника и может привести к преждевременным отказам двигателя и росту затрат на обслуживание.

Как развивается повреждение от паразитного тока

• Электрический ток проходит через подшипник.
• Утечка тока ослабляет материал и смазку.
• Мелкие металлические частицы отслаиваются от компонентов подшипника.
• Эти частицы циркулируют и вызывают питтинги и трещины на роликовых поверхностях.

Сравнение способов защиты

• Проводящие смазки — рассеивают ток; электрическая эффективность низкая и нестабильная; применяются в малых двигателях и бытовой технике.
• Изолированные подшипники (смола) — изоляция наружного кольца; эффективны до ≈1 000 V, не пригодны выше ≈120°C; экономичное решение для низковольтных двигателей.
• Керамические изолированные подшипники (MEGAOHM™) — покрытие оксидом алюминия на наружном кольце; очень высокое сопротивление до 3 000 VDC; подходят для асинхронных двигателей, ветроустановок и генераторов.
• Гибридные подшипники — полная и постоянная изоляция для самых требовательных применений (электромобили, высокие скорости, авиация).

Преимущества MEGAOHM™

• Высокопроизводительная электрическая изоляция: толстое керамическое покрытие из оксида алюминия на наружной поверхности наружного кольца.
• Высокое электрическое сопротивление: защита до 3 000 VDC.
• Размерная взаимозаменяемость: совместимы с подшипниками стандартных размеров для простого замещения.
• Варианты сепаратора: стальной или латунный сепаратор в зависимости от размера двигателя.

Применения

• AC/DC двигатели
• Сервомоторы
• Насосы, вентиляторы и компрессоры
• Ветроустановки и генераторы
• Электромобили, высокоскоростные и авиационные применения

Технические характеристики

• Коммерческое наименование: MEGAOHM™ (керамически покрытый изолированный подшипник)
• Изоляционный материал: толстое керамическое покрытие из оксида алюминия на наружном кольце
• Электрическое сопротивление: до 3 000 VDC
• Варианты сепаратора: стальной и латунный (в зависимости от размера мотора)
• Взаимозаменяемость: размеры совместимы со стандартными подшипниками
• Стандарты: изготовлено в соответствии с ISO 492, DIN 620 и JIS 1514
