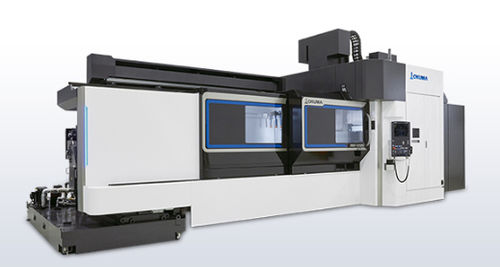

Обрабатывающий центр 3 оси MB-100V

вертикальныйдля крупногабаритных деталейс двойной стойкой

Обзор
MB-100V — вертикальный обрабатывающий центр с двухколонной конструкцией, разработанный для высокоточной обработки крупных заготовок при оптимизации занимаемой площади цеха. Машина имеет большой ход стола и решения для многосторонней обработки, что сокращает время наладки и нагрузку на оператора.

Управление стружкой и надежность
Обеспечивается эффективная эвакуация стружки для предотвращения накопления и остановок обработки. Ключевые элементы конструкции: вертикальные крышки для предотвращения накопления стружки, широкие шарнирные конвейеры внутри машины для плавного удаления стружки, рукоять ATC и кулачковый блок, вынесенные за пределы рабочей камеры для снижения риска отказов, а также опциональная система промывки под поперечной балкой для смыва стружки с заготовок и стола.

Линейка шпинделей и производительность обработки
Полная обработка (высокомощный шпиндель №50, с роликоподшипниками):
Частота вращения шпинделя: 12 000 min-1
Макс. мощность: 33/26 кВт (10 min/cont)
Макс. крутящий момент: 302/148 N·m (10%ED / cont)
Производительность съема металла (Материал: S45C, торцевое фрезерование): 704 cm3/min
Пример инструмента (S45C, торцевое фрезерование) — фреза черновая ø20 7 лезвий (твердосплав): шпиндель 4 000 min-1, скорость резания 251 м/мин, подача 9 520 мм/мин, ширина среза 3,7 мм, длина стружки 20 мм

Шпиндель wide-area №40 (опция) — для широкого диапазона материалов от стали до алюминия:
Частота вращения шпинделя: 15 000 min-1
Макс. мощность: 26/18,5 кВт (10 min/cont)
Макс. крутящий момент: 199/146 N·m (5 min/cont)

Высокоскоростной шпиндель №40 (опция) — для высокоскоростной обработки алюминия:
Частота вращения шпинделя: 20 000 min-1
Макс. мощность: 30/22 кВт (10 min/cont)
Макс. крутящий момент: 57/42 N·m (10 min/cont)

Thermo-Friendly Concept
MB-100V включает в себя Thermo-Friendly Concept от Okuma, который принимает и компенсирует изменения температуры окружающей среды и, возникающие в машине, что позволяет достигать высокой точности обработки в обычных условиях цеха без специальных мер со стороны пользователя.

Основные характеристики
Размер стола: 3000 × 1000 mm
Частота шпинделя: 15 000 / 12 000 min-1
Вместимость магазина: 32 инструмента
Двигатель шпинделя: 26/18.5 (35/25) (10 min/cont), 33/26 (44/35) (10 min/cont)
Габариты станка (Ш×Г×В): 8 995 × 3 095 × 3 500 mm

Технические характеристики

• Модель: MB-100V
• Конструкция станка: вертикальный обрабатывающий центр с двухколонной конструкцией
• Размер стола: 3000 × 1000 mm (118.11 × 39.37 in)
• Варианты частоты шпинделя: 12 000 min-1 (No.50), 15 000 min-1 (No.40 wide-area опция), 20 000 min-1 (No.40 высокоскоростная опция)
• Мощность двигателя шпинделя: до 33/26 кВт (10 min/cont) для No.50; 26/18,5 кВт или 30/22 кВт для опций No.40
• Примеры максимального крутящего момента: 302/148 N·m (No.50), 199/146 N·m (No.40 wide-area), 57/42 N·m (No.40 высокоскоростной)
• Производительность съема (S45C, торцевое фрезерование): 704 cm3/min
• Вместимость магазина инструментов: 32 инструмента
• Габариты станка (Ш×Г×В): 8 995 × 3 095 × 3 500 mm
• Особенности конструкции: плавная эвакуация стружки (вертикальные крышки, широкие шарнирные конвейеры), ATC-рукоять и кулачковый блок за пределами рабочей камеры, опциональная промывка под поперечной балкой
• Концепция точности: Thermo-Friendly Concept для принятия/компенсации температурных изменений
