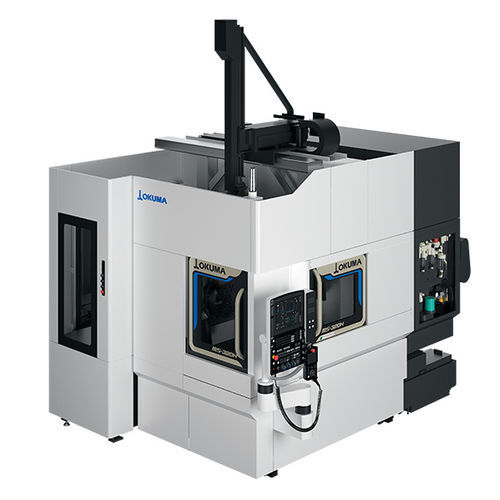

Обрабатывающий центр 4 оси MS-320H

горизонтальныйдля производства небольших деталейЧПУ

Обзор
Компактный горизонтальный обрабатывающий центр MS-320H для малых и средних деталей (обработка деталей до ø250 мм; максимальные габариты детали ø500 × 400 мм). Разработан для уменьшения занимаемой площади (на 56 % меньше по сравнению с традиционными станками) с поддержкой автоматизации и гибких конфигураций ячеек.

Автоматизация
Базовая машина подготовлена для автоматизации, обеспечивает стабильную длительную работу на минимальной площади. В стандартной комплектации восемь крепёжных портов (гидравлические и пневматические) для совместимости с различными приспособлениями и автоматического закрепления/снятия изделий.

• 8 портов (гидравлические и пневматические) для гибкой совместимости приспособлений и автоматического закрепления/снятия
• Масштабируется от одностаночной ячейки до линий массового производства
• Опции ячейки: загрузчик, электрический потолочный затвор, стокер, мобильный коллаборативный робот (серия OMR)

Загрузчик / Стокер
Время загрузки/выгрузки загрузчиком: 5,3 с. Поддерживаемые размеры заготовок: ø250 × L80 мм (8 кг × 2 шт.); ø150 × L120 мм (4 кг × 2 шт.). Время открытия/закрытия потолочного затвора: 0,5 с. 10-позиционный стол (stocker) с большими акриловыми окнами для визуальной проверки количества заготовок и готовой продукции.

Мобильный коллаборативный робот
Мобильный коллаборативный робот серии OMR автоматизирует погрузку/разгрузку для производства с высокой номенклатурой и малыми объёмами. Не требует стационарных защитных ограждений; может перемещаться и устанавливаться в зоне оператора одной машины. Переключение станка выполняется за 4,5 минуты. Для базовой работы не требуется обучение или программирование.

Стабильная работа / Управление стружкой
Конструкция предотвращает накопление стружки, поддерживая стабильную работу в длительных циклах. Увеличенный угол наклона нержавеющих кожухов вокруг и под столом (до 81°); подвижная часть по Z спроектирована для исключения мест скопления стружки. Единая нержавеющая крышка по X и плоская телескопическая крышка по Y минимизируют неровности. Центральный лоток собирает стружку по всей камере обработки и направляет её прямо на внутренний транспортер для вывода за пределы машины.

Высокая производительность / Шпиндель
В стандартной комплектации мощный шпиндель No.40 для обработки стали. Частота вращения шпинделя: 15 000 min-1. Макс. мощность: 25/11 kW (15%ED/Cont). Макс. крутящий момент: 73,1 N·m (15%ED). Электрическая заслонка ATC в стандартной комплектации для сокращения времени вне резания; время срабатывания ATC: 0,4 с. Электрическая заслонка обеспечивает синхронное управление с механизмом смены инструмента для сокращения времени смены и устранения ударов, характерных для пневматических систем.

Оси подачи и движение
Скорость быстрого перемещения: X/Y 50 m/min (в спецификации также указано X/Y/Z: 60 m/min), Z 60 m/min. Ускорение быстрого перемещения (макс): 1,0 G. Точность индексирования оси A / повторяемость: ±3 с / 2 с (индексация 0,001°).

Дополнительные функции

• Совместимость хвостовика ATC: MAS403, BT40 [HSK-A63]
• Совместимость pull stud: MAS2 [MAS1, CAT, DIN, JIS]
• Ёмкость магазина: 10 инструментов (опция 24)
• Конус отверстия: 7/24 taper No.40 [HSK-A63]
• Контроллер: OSP-P500M

Технические характеристики

• Модель: MS-320H
• Ходы: X 250 mm; Y 250 mm; Z 570 mm
• Стол (ось A) размер паллеты: ø320 mm
• Макс. нагрузка на стол: 100 kg
• Макс. размеры заготовки: ø500 × 400 mm
• Частота шпинделя: 15 000 min-1
• Конус шпинделя: 7/24 taper No.40 [HSK-A63]
• Макс. мощность шпинделя: 25/11 kW (15%ED/Cont)
• Макс. крутящий момент шпинделя: 73,1 N·m (15%ED)
• Скорость подачи / Быстроход: X/Y 50 m/min (спецификация: X/Y/Z 60 m/min); Z 60 m/min
• Ускорение быстрого перемещения (макс): 1,0 G
• Время срабатывания ATC заслонки: 0,4 s
• Время загрузки/выгрузки загрузчиком: 5,3 s
• Время открытия/закрытия потолочного затвора: 0,5 s
• ATC хвостовик: MAS403, BT40 [HSK-A63]
• Совместимость pull stud: MAS2 [MAS1, CAT, DIN, JIS]
• Ёмкость магазина: 10 (опция 24)
• Точность/повторяемость оси A: ±3 s / 2 s (индексация 0,001°)
• Высота машины: 2,630 mm
• Площадь пола (Ш × Г): 1,580 × 3,120 mm
• Масса: 7,000 kg
• Контроллер: OSP-P500M
