Программное обеспечение для контроля ePHASORSIM

испытательноедля разработкидля моделирования

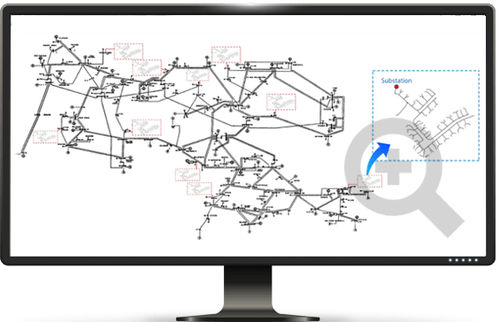

Энергосистемы все больше выходят за свои пределы из-за возобновляемых источников энергии, переполненности сетей, сталкивающихся с экспоненциальным ростом, а также высоконагруженных сетей и новых соединений HVDC. Это резко повышает эксплуатационную сложность и требования к управлению/защите этих сетей. ePHASORSIM отлично справляется с моделированием чрезвычайно больших смешанных сетей T&D в реальном времени благодаря мощному решателю фазового домена, помогая инженерам изучать явления переходной устойчивости и тестировать интеграцию систем EMS/SCADA. Он также превосходит по производительности схемы защиты и управления в широкой зоне (WAMPAC) - или для обучения операторов систем с помощью симуляций аппаратного обеспечения в контуре (HIL), соответствующих реальной сети. Моделирование в реальном времени 100 000+ узлов систем T&D Здесь сорок экземпляров Европейского низковольтного испытательного фидера IEEE сшиты с системой передачи IEEE 118-bus, чтобы синтезировать новый тестовый пример, содержащий более 108 000 узлов. Моделирование в реальном времени такой массивной электросети T&D использует параллельные вычисления всего на девяти вычислительных ядрах! Моделирование переходной устойчивости в реальном времени для систем в диапазоне 100 000+ узлов Широкомасштабные алгоритмы управления/защиты/оценки состояния Инструменты и алгоритмы EMS, такие как АРУ и сброс нагрузки Потоки PMU и приложения PDC Исследования систем с большим количеством возобновляемых источников энергии Разработка и тестирование локальных контроллеров, таких как регуляторы напряжения Усовершенствованные системы учета и информационные сети Влияние профилей нагрузки в распределительных сетях Технические характеристики Тип моделирования: - Фазовый домен Типичный шаг по времени: - 1 мс - 10 мс Совместимые среды моделирования: - Simulink, Excel, PSS®E, CYME, PowerFactory, Open Modelica, Dymola
