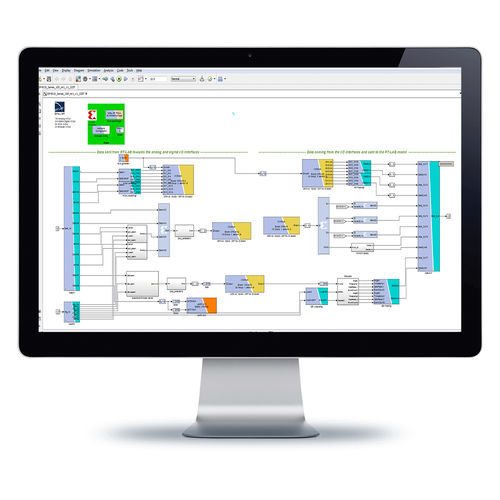

RT-XSG предлагает готовые к использованию функциональные блоки Simulink для моделирования аппаратных средств ПЛИС и быстрого прототипирования управления. Он также управляет конфигурацией ПЛИС, а также передачей данных с высокой пропускной способностью между имитационными моделями RT-LAB и HYPERSIM в реальном времени и пользовательской системой, работающей на ПЛИС.
Преимущества
Облегчение программирования ПЛИС
Библиотека RT-XSG содержит несколько функциональных блоков для программирования ПЛИС, аналогичных функциям MATLAB Simulink.
Гибкость
Пользователь может свободно генерировать пользовательскую, специфическую для конкретного приложения модель, которая будет реализована на устройстве ПЛИС. Набор блоков RT-XSG предоставляет модули формирования и преобразования сигналов, которые затем могут быть подключены к пользовательской модели для обработки данных в реальном времени, аппаратно в контуре.
Мощный
В то время как RT-LAB позволяет пользователю распределить вычисления сложной модели установки или контроллера по нескольким вычислительным узлам на базе аппаратного обеспечения ПК, RT-XSG использует специальные процессоры ПЛИС для субмикросекундных вычислительных циклов.
В то время как обычные процессоры работают последовательно с набором инструкций, процессоры FPGA выполняют операции параллельно. Это делает их идеально подходящими для очень быстрого моделирования слабосвязанных моделей. Примерами приложений, уже реализованных с использованием RT-XSG, являются:
Высокоскоростные цифровые и/или аналоговые генераторы сигналов (резольвер, энкодер, ШИМ, синусоида, SPI и т.д.)
Обработка сигналов, формирование окон и анализ
Встроенное моделирование жестких (высокоскоростных динамических) моделей, таких как модели электродвигателей и преобразователей мощности
Временной анализ
---
