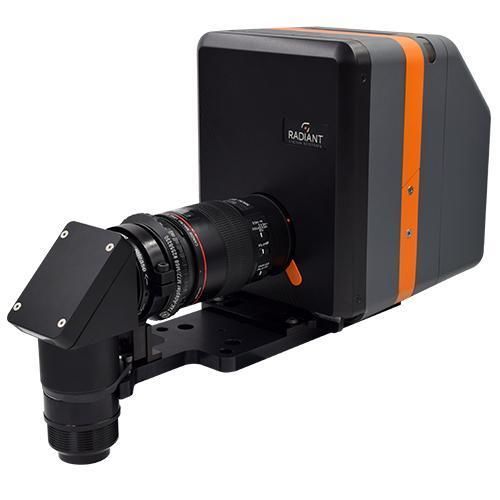

Объектив для камеры высокое разрешение XRE 35

Обзор
Линза XRE 35 — решение для тестирования near‑eye дисплеев с электронной фокусировкой. Её оптическая конструкция с поданной на патент заявкой разработана для измерения near‑eye дисплеев, встроенных в шлемы виртуальной реальности (VR), смешанной реальности (MR) и дополненной реальности (AR), путём моделирования размера, положения и поля зрения человеческого глаза. Линза поддерживает сложенные ("перископ") и несогнутые конфигурации и может использоваться для измерений одного глаза или двух глаз (стереоскопически) при интеграции двух систем.

Ключевые возможности

• Воспроизводит положение человеческого глаза в XR‑шлемах
• Электронная фокусировка, управляемая программным обеспечением (внутренний механизм; длина корпуса не изменяется при фокусировке)
• Сложенные ("перископ") и несгибающиеся конфигурации для разных форм‑факторов шлемов
• Поле зрения до ±35° (всего 70°)
• Поддержка автоматизированного MTF‑анализа при изменении фокуса (несколько настроек фокуса, итеративно управляемых ПО)

Гибкие конфигурации
Линза XRE 35 может комбинироваться с изображающими фотометрами (фотометрия) или изображающими колориметрами (колориметрия) и предлагает варианты разрешения для обеспечения требуемых пикселей на градус при поле зрения до 70°. Сложенные конфигурации позволяют проводить измерения в шлемах с ограниченным расстоянием до глаза или с надетым оборудованием и могут позволить установить две системы XRE 35 для одновременных измерений левого и правого глаза.

Измерения и интеграция с ПО
Линза XRE 35 крепится к изображающим фотометрам или колориметрам Radiant ProMetric с помощью специального монтажного кронштейна, формируя компактное решение камера/линза. Поддерживается программным обеспечением TrueTest™ от Radiant и модулем TT-ARVR™ для автоматизированных испытаний AR/VR‑дисплеев (яркость, хроматичность, контраст, однородность, обнаружение mura/дефектов, дефекты пикселей/линий, MTF, искажения, однородность фокуса и т.д.).

Ресурсы
Для этого продукта доступен лист спецификаций (PDF) — см. документы продукта.

Характеристики / технические спецификации

• Основное применение: измерение света и цвета для near‑eye дисплеев (NED) в шлемах
• Эффективная апертура (входная зрачковая область): 3,3 мм
• Фокусировка: электронная (внутренний фокус управляемый ПО)
• Дистанция фокусировки: диапазон 0,5 м до бесконечности (измеряется от передней части линзы)
• Минимальная межзрачковая дистанция (IPD): 63 мм
• Длина складного зеркала (опция): 173 мм
• Яркость — минимум: 0,01 cd/m2
• Яркость — максимум: 10 000 cd/m2 (камеры серии Y); 1 000 000 cd/m2 (камеры серии I) — максимальные значения для коротких выдержек
• Возможности измерения: яркость, Radiance, координаты цветности CIE, коррелированная цветовая температура (CCT)
• Поддерживаемые единицы: cd/m² (nit), W/sr/m², foot‑lambert, CIE (x, y) и (u', v'), Кельвин (CCT)
• Варианты сопряжённых камер: ProMetric Y61; ProMetric I61 / I61‑SC
• Приблизительное поле зрения (горизонтальное): ±35°
• Приблизительное поле зрения (вертикальное): ±35°
• Разрешение: ~0,012° на пиксель сенсора (зависит от опции камеры/разрешения)
• Варианты разрешения (система): 29 MP, 45 MP, 61 MP (в зависимости от камеры)
• Варианты конфигурации линзы: сложенная ("Periscope") или несложенная
• Дополнительные решения: стандартное однолинзовое решение или решение для двух глаз (две интегрированные системы XRE)
• Рекомендации по системе: высокоразрешающий ProMetric изображающий фотометр или колориметр (до 61 MP), модуль ПО TT-ARVR™, Windows 10 (64‑bit), 16–32 ГБ ОЗУ; дополнительные требования к системе зависят от камеры
