Программное обеспечение для составления отчетности ScopeSuite+

для автоматизации процессаиспытательноедля анализа

Обзор продукта

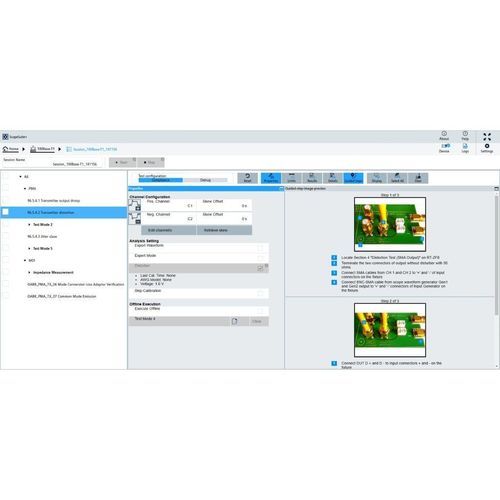

Упростите тестирование на соответствие с помощью программного обеспечения R&S®ScopeSuite+, которое поддерживает различные стандарты цифровых интерфейсов, такие как 10Base-T1S и 100Base-T1 для автомобильного Ethernet. Интуитивно понятный веб-интерфейс включает сворачиваемое дерево тестовых случаев для удобной навигации, встроенный пошаговый мастер тестирования с визуальными подсказками, редактор лимитов, предварительные проверки, индикаторы «пройдено/не пройдено» и полные настраиваемые отчеты о тестировании, содержащие результаты и скриншоты для последующего анализа.

Ключевые факты

• Полностью автоматизированное программное обеспечение для тестов на соответствие
• Веб‑интерфейс для удобной навигации и настройки
• Пошаговый мастер для понятного руководства пользователя
• Четкая и полная документация по тестированию
• Автоматизация осциллографов, ВНА и генераторов сигналов

Особенности и преимущества
Всеобъемлющая поддержка нескольких стандартов цифровых интерфейсов
R&S®ScopeSuite+ упрощает автоматизацию для различных стандартов цифровых интерфейсов, включая 10BASE-T1S и 100BASE-T1. Решение соответствует ведущим отраслевым спецификациям тестирования, таким как IEEE 802.3 и OpenAlliance, и охватывает все соответствующие тестовые случаи. На главной странице ПО перечислены поддерживаемые стандарты для быстрого доступа.

Полностью автоматизированное тестовое решение
R&S®ScopeSuite+ полностью управляет подключенными осциллографами (например, R&S®MXO5/5C, R&S®RTO/RTP) для бесшовного тестирования на соответствие и точных измерений. Для некоторых тестовых случаев могут потребоваться дополнительные приборы, такие как генераторы сигналов и векторные анализаторы цепей; ПО обеспечивает полный контроль для интегрированного сквозного решения для тестирования на соответствие.

Пошаговые инструкции тестирования
Подробные иллюстрированные инструкции позволяют пользователям правильно и быстро настроить осциллографы, зонды, испытательные приспособления и испытуемое устройство, минимизируя ошибки при настройке.

Отчёты в один клик
Все результаты тестов полностью документируются в PDF‑отчёте. Отчёты могут включать конкретные тестовые случаи, числовые данные результатов и скриншоты приборов в соответствии с настройками пользователя.

Доступные модели

• R&S®SPLUS — Базовое ПО; полностью автоматизированное тестирование на соответствие; Номер заказа 1804.8800.02
• R&S®SPLUS-K105 — Номер заказа 1804.8951.02
• R&S®SPLUS-K89 — ПО для тестирования соответствия Automotive Ethernet 10BASE-T1S; Номер заказа 1804.8780.02
• R&S®SPLUS-K24 — ПО для тестирования соответствия Automotive Ethernet 100BASE-T1; Номер заказа 1804.8774.02
• R&S®SPLUS-K87 — ПО для тестирования соответствия Automotive Ethernet 1000BASE-T1; Номер заказа 1804.8797.02
• R&S®SPLUS-K107 — ПО для тестирования соответствия GMSL; Номер заказа 1804.8968.02
• R&S®SPLUS-K99 — API удалённой автоматизации для R&S®ScopeSuite+; Номер заказа 1804.8945.02

Характеристики / технические спецификации

• Поддерживаемые приборы:
  Оcциллографы — R&S®MXO5, R&S®MXO5C, R&S®RTO2000, R&S®RTO6, R&S®RTP
  Векторные анализаторы цепей — R&S®ZND, R&S®ZNB
• Минимальные системные требования:
  Операционная система — Windows 10, 64bit; Windows 11, 64bit
  ОЗУ — ≥ 8 GByte
  Место на диске — ≥ 5 GByte
  Подключение к приборам — LAN
