Испытательное программное обеспечение MXO3-K333

для анализадля измеренийрежим реального времени

Обзор
Опция программного обеспечения K333 предоставляет комплексные функции измерений для анализа трехфазных энергосистем, включая расчеты мощности по циклу, временно-коррелированную анализ форм сигналов и визуализацию фазоров/векторов. Пошаговый мастер настройки поддерживает сопоставление каналов, идентификацию фаз и проверку проводки. Осциллограф настраивается автоматически и обеспечивает быстрый интуитивный обзор как установившегося, так и динамического поведения мощности.

Основные сведения

• Поддержка методов измерения для 2-, 3- и 4-проводных систем (2V2A, 3V3A, 3VN3A)
• Анализ гармоник в соответствии с IEC 61000-3-2

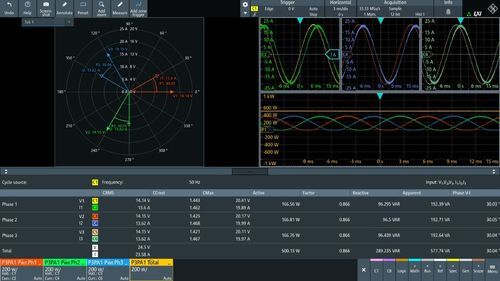

• Просмотры формы сигнала мощности и фазорная диаграмма в нескольких экземплярах анализа

Функции и преимущества

• Полная прозрачность системы от результатов мощности до поведения сигнала — Комплексные измерения качества трехфазной мощности при сохранении видимости во временной области; доступ к математическим, спектральным и другим инструментам MXO во время анализа 3-фазной мощности.
• Анализ гармоник с диагностической глубиной — Выполняйте детализированный анализ гармоник и THD в соответствии с IEC 61000-3-2 при сохранении временных и частотных представлений; тестирование за пределами pass/fail до гармоник высокого порядка.
• Гибкие конфигурации проводки и фильтрация источника цикла для реальных систем — Упрощает настройку подключений и повышает способность работать с зашумленными и сложными формами сигналов на преобразователях, энергетических системах и распределениях; поддерживает настройку 3VN3A, применимую для звезды (Y) и фильтрации источника цикла.

Доступные модели (подборка)

• R&S®MXO3-K333 | 1335.3334.02 | R&S®MXO 3 | supported
• R&S®MXO4-K333 | 1335.5995.02 | R&S®MXO 4 | supported
• R&S®MXO5-K333 | 1801.8650.02 | R&S®MXO 5 | supported
• R&S®MXO5C-K333 | 1801.8673.02 | R&S®MXO 5C | supported

Характеристики / Технические спецификации

• Название опции ПО: K333 (программное обеспечение осциллографа для анализа трехфазной мощности)
• Поддерживаемые методы измерений: 2V2A, 3V3A, 3VN3A (2-, 3- и 4-проводные)
• Анализ гармоник: гармонический и THD-анализ в соответствии с IEC 61000-3-2
• Расчеты мощности по циклу и временно-коррелированная анализ форм сигналов
• Визуализация фазоров / векторов и множественные экземпляры анализа (просмотры форм сигналов мощности и фазорные диаграммы)
• Пошаговый мастер настройки: сопоставление каналов, идентификация фаз, проверка проводки
• Автоматическая конфигурация осциллографа для быстрой настройки и интуитивного понимания
• Доступ к математическим, спектральным и другим инструментам анализа MXO во время анализа мощности
• Диагностическая глубина для гармоник до высоких порядков (многогармонический анализ за пределами pass/fail)
• Гибкие конфигурации проводки и фильтрация источника цикла для зашумленных/сложных форм сигналов и тестирования преобразователей
• Совместимые базовые блоки: R&S®MXO 3, R&S®MXO 4, R&S®MXO 5, R&S®MXO 5C (модели доступны с соответствующими номерами заказа)
