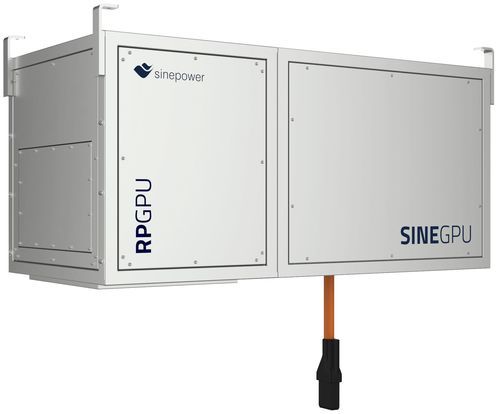

Электрический пусковой агрегат RPGPU

для самолетадля технического обслуживания воздушного суднадля аэропорта

Описание
SINE RPGPU — компактный наземный источник питания (GPU) с двойной преобразовательной топологией, разработанный для авиации. Обеспечивает изолированное, стабильное питание 200 В, 3 фазы, 400 Гц для воздушных судов, обладает высокой эффективностью и низкими искажениями входного тока, пригоден для гражданских и военных операций наземного обеспечения.

Информация о кабеле

• Основная входная мощность от GPU к воздушному судну: 90 kVA
• Макс. выходной ток: 260 A
• Питание для работы кабельной катушки: 50/60 Hz, 400/220 V
• Максимальный входной ток для кабельной катушки: 16 A

Вход

• Работа в 4 квадрантах для улучшенной динамической реакции и более безопасной работы в режиме NBPT
• Низкие гармоники на входе (<1.5% THDi) для соблюдения строгих требований сети и воздушного судна при любой нагрузке

Технология

• Высокочастотные IGBT выпрямитель и инвертор с топологией двойного преобразования, обеспечивающие синусоидальный входной ток (THDi <1.5%) и единичный коэффициент мощности (PF = 1)
• Интегрированный выходной трансформатор инвертора для гальванической развязки нагрузки
• Совместимость с No Break Power Transfer (NBPT) для бесшовной передачи питания
• Разработан с минимальным влиянием на питающие сети верхнего уровня; подходит для военных применений

Опции

• Поддерживает конфигурации AC-выхода при условии, что суммарная нагрузка не превышает номинальную мощность блока
• Доступные AC-варианты: 30 kVA — 90 kVA (устройства 400 Hz)

Выход

• 200 В, 3 фазы, 400 Гц — выход к воздушному судну через один вывод
• Может запитываться от стандартной сети 380–415 V, 3 фазы, 50 Hz или других совместимых источников

КПД

• До 95% эффективности

Стандарты
АВИАЦИЯ

• ISO 6858 Электроснабжение авиационной наземной поддержки
• SAE ARP 5015 Требования к характеристикам 400 Hz наземного питания

ВОЕННЫЕ

• MIL-STD-704 Характеристики электрической сети воздушных судов

ЭМС

• EN 61000-6-4 EMC — Общий стандарт по излучениям
• EN 61000-6-2 EMC — Общий стандарт по устойчивости

БЕЗОПАСНОСТЬ

• IEC 62477-1 Требования безопасности для систем и оборудования силовой электроники
• IEC 60529 Степени защиты, обеспечиваемые корпусами (IP)

Характеристики / Технические спецификации

• Наименование продукта: SINE RPGPU (Ground Power Unit)
• Номинальная мощность (на этой странице): 90 kVA — конфигурация 400 Hz
• Выход: 200 V, 3 фазы, 400 Hz (один выход для воздушного судна)
• Совместимая сеть: 380–415 V, 3 фазы, 50 Hz
• Доступные AC-опции: 30 kVA – 90 kVA (400 Hz)
• Макс. выходной ток (90 kVA): 260 A
• Основная входная мощность к воздушному судну (90 kVA): 90 kVA
• Вход для работы кабельной катушки: 50/60 Hz, 400/220 V
• Макс. входной ток для катушки: 16 A
• Технология: высокочастотные IGBT выпрямитель и инвертор; топология двойного преобразования; интегрированный выходной трансформатор для гальванической развязки
• Параметры входа: THDi < 1.5% ; коэффициент мощности = 1
• Совместимость: No Break Power Transfer (NBPT)
• Эффективность: до 95%
• Соответствие стандартам: ISO 6858, SAE ARP 5015, MIL-STD-704, EN 61000-6-4, EN 61000-6-2, IEC 62477-1, IEC 60529
