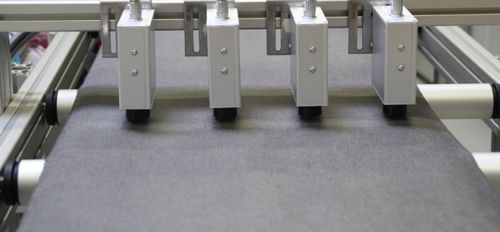

Детектор трещин визуализация 3D EddyCus® CF inline ISO

для аэронавтики

Онлайновый мониторинг процесса обеспечивает немедленную обратную связь и замкнутый цикл производства материалов из углеродного волокна. CF inline ISO предоставляет данные об изотропии для непрерывного процесса сматывания в рулон переработанного углеродного волокна, UD-лент или аналогичных конфигураций. Решение предлагает данные в режиме реального времени по всей ширине полотна по конкурентоспособной цене. EddyCus® CF inline ISO - это поточное решение для регистрации ориентации волокон и их плотности в каждом слое волокна во всей стопе. Это позволяет немедленно реагировать и выравнивать слои при обнаружении отклонений от цели. Система мониторинга может контролировать слой волокна под различными углами, например, 0°, 90°, -45° или 45° на одной или нескольких полосах в одной точке. Она сравнивает полярную диаграмму эталона с полярной диаграммой изготовленного в данный момент слоя, проверяя разницу в углах точек перегиба, а также длину диаграмм. Это дает вам информацию, необходимую для определения качества продукта и контроля производственного процесса - ориентацию слоев и вес площади волокна в каждом слое. На рисунке справа показан пример возможной визуализации двухслойного штабеля. Черная линия показывает ожидаемые значения, определенные по эталону, а красная линия соответствует значениям измеренного пятна. Как можно интерпретировать полярную диаграмму, показанную справа? Ориентация волокон довольно близко соответствует ожидаемому значению. Это видно из того, что точки перегиба эталонного и исследуемого материала имеют одинаковый угол. Вес площади волокна значительно отклоняется от желаемого результата.
