Программное обеспечение для анализа EddyEVA

для разработкидля аэронавтики3D

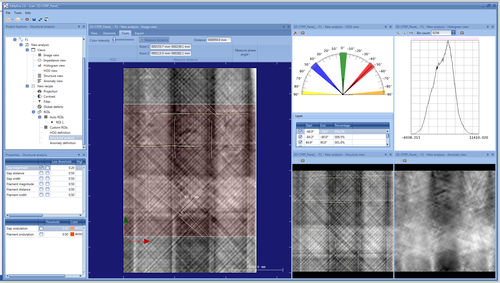

Необходима более сложная и автоматизированная интерпретация данных вихревых токов? Программа EddyEVA предназначена для оценки полученных данных 2D и 3D сканирования. Сохранение, загрузка и применение рецептов оценки для одного сканирования и многих других позволяет быстро и качественно анализировать данные вихревых токов. Преимущества Применение одних и тех же рецептов оценки к серии измерений (аналогичные продукты) Отметка разрывов (алгоритм разрывов) на основе пороговых значений Создание отчетов (шаблон предоставляется) Автоматизированное разделение на более мелкие области интереса для индивидуального анализа По результатам можно сделать вывод об изменении рецепта измерения Характеристики Графический интерфейс пользователя только для отображения вихретоковых сканов Загрузка сканов (данные представляют собой реальные и мнимые значения вихревых токов) Элементы: Импедансный вид (расширенный вихретоковый вид). Возможность выбора металлических включений на основе их различной электропроводности, а не по текстурному алгоритму. поворот, растяжение, масштабирование скана - если скан очень большой или маленький HOG - гистограмма ориентированных градиентов = показывает обнаруженные ориентации волокон Гистограмма - показывает распределение данных. Отсечение низких или высоких данных для повышения контрастности Обнаружение слоев - автоматическое и ручное. Выбор соответствующей ориентации волокон и установка допуска (например, 45° +- 3° допуска) Фильтрация - повышение резкости сканирования, горизонтальный или вертикальный фильтр Контраст - повышение контрастности черно-белых изображений Алгоритм обнаружения разрывов - обнаружение разрывов на основе пороговых значений Множественные регионы интереса - делит весь скан на более мелкие регионы для детального анализа Редактируемый отчет в формате docx, pdf, rtf Сохранение и применение рецептов оценки для анализа нескольких сканов с одинаковыми настройками Сравнение нескольких сканов из разных продуктов
