Гибридный коннектор SPE

для передачи данныхдля летательного аппаратаEthernet

Обзор

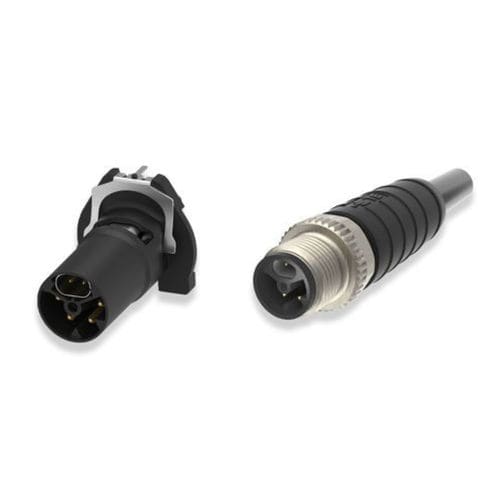

SPE-M12 Hybrid — промышленный разъем для Single Pair Ethernet (SPE), объединяющий высокоскоростную передачу данных и подачу питания в одном интерфейсе M12. Поддерживает скорость передачи данных до 1 Гбит/с и передачу мощности до 1 кВт (2×8 A). Разработан для жестких промышленных условий, обеспечивает степень защиты IP67, надежный механизм блокировки и соответствует IEC 63171-7 для обеспечения совместимости SPE между устройствами и производителями.

Ключевые особенности

• Совмещение данных и питания в одном форм-факторе M12
• Высокоскоростная передача данных до 1 Гбит/с
• Подача питания до 1 кВт (двойные проводники по 8 A)
• Прочный корпус с защитой IP67 для суровых условий
• Надежный механизм блокировки для устойчивого соединения
• Соответствие IEC 63171-7 для совместимости SPE

Конфигурация и наличие

• Типы кабельных сборок: M12 Pigtail | M12 to M12
• Конфигурации кабельных сборок: Double Ended | Single Ended
• Ориентация разъема: Прямой (End A / End B)
• Количество позиций: 6
• Доступные длины кабельных сборок (m): .5 | 1 | 1.05 | 1.5 | 1.55 | 2.05 | 2.11 | 3.05 | 3.11 | 5.05 | 5.11 | 7.05 | 10.05 | 15
• Доступные длины кабельных сборок (ft): 1.6 | 3.2 | 3.44 | 4.9 | 5.08 | 6.72 | 6.92 | 10 | 10.2 | 16.5 | 16.7 | 23.1 | 32.9 | 49.2 | 49.3

Применения

• Industrial Ethernet и Single Pair Ethernet (SPE) приложения
• Робототехника, приводы, коботы, захваты, датчики и системы машинного зрения
• Среды IIoT и автоматизации, требующие миниатюризации и децентрализации

Технические характеристики

• Модель: SPE-M12 Hybrid
• Промышленные протоколы: Single Pair Ethernet (SPE)
• Класс защиты: IP67
• Количество позиций: 6
• Тип кабельной сборки: M12 Pigtail | M12 to M12
• Кабельная сборка (End A): M12 Plug
• Кабельная сборка (End B): M12 Plug
• Ориентация разъема (End A / End B): Прямой
• Конфигурация кабельной сборки: Double Ended | Single Ended
• Материал проводника: Медь
• Материал оболочки: PUR
• Материал корпуса: PA 6T GF30 | Полибутилен терефталат (PBT)
• Цвет разъема (End A / End B): Черный
• Цвет кабеля: Черный
• Размер жилы (AWG): 16
• Макс. номинал тока контакта: 8 A
• Рабочее напряжение (VDC): 50
• Рабочее напряжение (VAC): 63
• Диапазон рабочей температуры (°C): -45 – 85 | -40 – 85
• Диапазон рабочей температуры (°F): -49 – 185 | -40 – 185
• Экранирован: Да
• Соответствие / Стандарты: IEC 63171-7 (SPE-совместимость)
