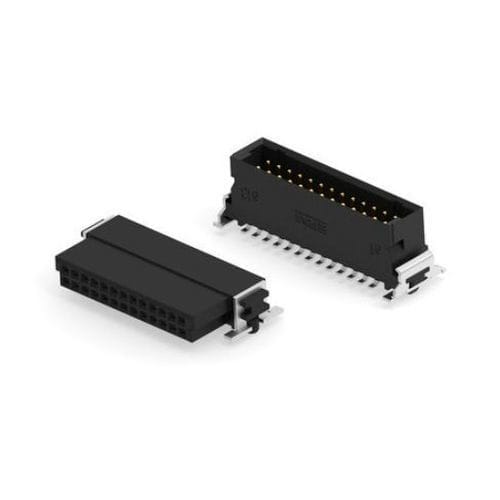

Коннектор PCB 154 series

для летательного аппаратаSMCпровод-плата

Обзор
Разъёмы PCB серии SMC обеспечивают компактный шаг 1,27 мм для высокоплотных соединений board-to-board и wire-to-board. Доступны в вариантах от 12 до 80 позиций с различными конфигурациями рядов/столбцов и опциями штабелирования; подходят для конструкций с ограниченным пространством, обеспечивая целостность сигнала за счёт поляризованных корпусов и золочёных зон контакта.

Характеристики типа продукта

• Форма разъёма: Прямоугольная
• Тип PCB-разъёма: PCB монтажный header | PCB монтажный receptacle
• Система разъёма: Board-to-board | Wire-to-board
• Тип header: Полностью закрытый (fully shrouded)
• Герметичный: Нет
• Окончание к: Гибкая печатная плата (FPC) | Печатная плата
• Тип продукта: Сборка разъёма

Характеристики конфигурации

• Столбцы: 6 | 8 | 10 | 13 | 16 | 20 | 25 | 40
• Загруженные позиции: 12 | 16 | 20 | 26 | 32 | 40 | 50 | 68 | 80
• Возможность штабелирования: Нет | Да (stack through)
• Состояние нагрузки контактов: Полностью загружено
• Ориентация монтажа на PCB: Угловая | Вертикальная
• Ряды: 2 | 6

Электрические характеристики

• Прочность изоляции: 500 Vrms
• Сопротивление контакта: 25 mΩ
• Рабочее напряжение: 10 VDC
• Макс. ток контакта: 1,0 – 1,7 A в зависимости от варианта

Особенности корпуса

• Профиль разъёма: Высокий | Низкий | Стандартный
• Основной цвет: Чёрный | Синий

Особенности контактов

• Длина контакторной зоны: 3,25 мм | 4 мм
• Толщина штифта: 0,3 мм
• Ширина штифта: 0,42 мм
• Материал контакта: Медный сплав
• Форма контакта: Двойной луч | Прямоугольная
• Покрытие области контакта: Золото (Au)
• Покрытие терминала PCB: Олово (тип. 4–6 µm)
• Типы контактов: Штырь | Рецептакл | Гнездо | Язычок

Особенности оконцовки

• Метод оконцовки на PCB: Поверхностный монтаж (SMT)
• Длина штифта и хвоста: 4 мм

Механическое крепление

• Длина элемента выравнивания: 0,75 мм
• Тип удержания на плате: Фиксирующий штырь (с | без)
• Тип удержания при соединении: Трение | Блокировка
• Выравнивание при соединении: Поляризация
• Тип монтажа разъёма: Крепление на плате

Особенности корпуса

• Место входа соединения: Боковой | Верхний
• Шаг (центральная линия): 1,27 мм
• Материал корпуса: Liquid Crystal Polymer (LCP), UL 94V-0

Размеры

• Длины (мм): 12,7 | 15,24 | 17,78 | 21,6 | 25,4 | 30,48 | 36,83 | 48,26 | 55,88
• Высота от PCB (мм): 3,85 | 4,25 | 6,25 | 6,75 | 8,25 | 9,05 | 9,85 | 13,65
• Ширины (мм): 6,25 | 7 | 7,2 | 9,6 | 9,8 | 10
• Расстояние между рядами: 1,27 мм
• Высоты стека (мм): 1,75 | 3,25 | 4,85 | 6,25 | 9,05 | 13,65

Условия эксплуатации

• Температурный диапазон эксплуатации: около -55 °C до 125 °C (в зависимости от варианта)

Эксплуатация / Применение

• Экранирование: Нет
• Применение в схемах: Питание & Сигнал

Отраслевые стандарты

• Стандарты: IEC | ISO
• Совместимость с агентствами: UL | UL E84703 | DIN
• Класс горючести по UL: UL 94V-0

Упаковка

• Методы упаковки: Reel | Tape & reel
• Диаметр катушки: 300 | 330 мм
• Примеры количества: 160 | 170 | 250 | 280 | 560

Технические характеристики

• Серия: SMC series
• Шаг: 1,27 мм
• Доступные позиции: 12–80
• Ряды: 2 или 6
• Ориентация монтажа: Угловая или вертикальная
• Покрытие контактов: Золото (в месте соединения), Олово (терминация PCB)
• Прочность изоляции: 500 Vrms
• Рабочее напряжение: 10 VDC
• Типичные применения: Высокоплотные межсоединения в ограниченном пространстве
