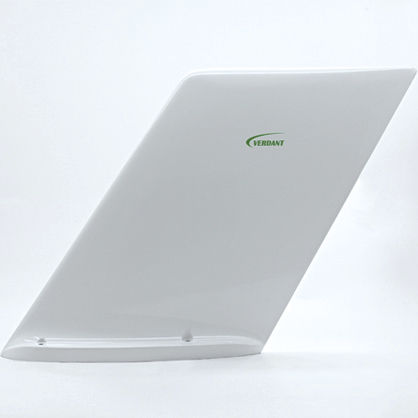

JH 10V - широкополосная УКВ-антенна, предназначенная для использования в тактических системах самонаведения попарно или как единое устройство для связи. Излучающий элемент заключен в цельную оболочку из эпоксидной смолы, армированной стекловолокном. Прочная конструкция и конструкция антенны помогает выдерживать суровые условия окружающей среды. Эта антенна квалифицирована и подходит для вертолетов и дозвуковых самолетов.
Испытания в соответствии с MIL 810 D.
Лезвиевая антенна УКВ
Электрический
Диапазон частот135 МГц - 175 МГц
VSWR2.5:1 (макс.)
ПоляризацияВертикаль
Радиационная картинаНаправленная в азимуте
Импеданс RF50 Ω
Статическая защитаDC Заземленный
Мощность RF35 Вт
Механический
Вес 1750 грамм (макс.)
Высота 316 мм (макс.)
Эпоксидная смола из стекла
FinishGloss
ConnectorTNC
ColorWhite
Экологический
Температура от 55°C до +90°C
Высота над уровнем моря 50 000 футов
---
