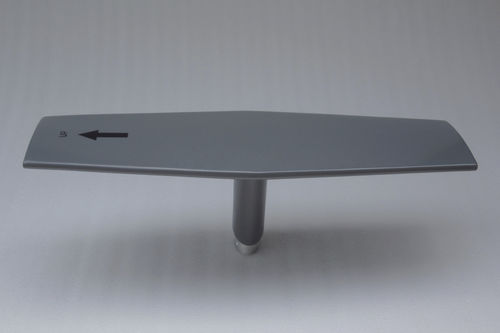

JD 401 является широкополосной (V/UHF) низкопрофильной лопастной антенной для использования с системами связи. Эти антенны сконструированы как низкопрофильные антенны с низким лопастным сопротивлением, идеально подходящие для вертолетов, самолетов с фиксированным крылом и БЛА. Оболочка эпоксидной антенны, армированная волокном, разработана в соответствии со строгими требованиями MIL.
Испытания в соответствии с MIL 810 F.
V/UHF дипольная антенна лезвия
Электрический
Диапазон частот 20 МГц - 1200 МГц
VSWR3.5:1 (макс.)
ПоляризацияВертикаль
Радиационная картинаНенаправленная в азимуте
Импеданс RF50 Ω
Статическая защитаDC Заземленный
Мощность RF25 Вт
Механический
Вес 1450 грамм (макс.)
Высота 198 мм (макс.)
Эпоксидная смола из стекла
FinishGloss
КоннекторSMA Женский
Экологический
Температура-54°C до +71°C
Высота над уровнем моря 50 000 футов
---
