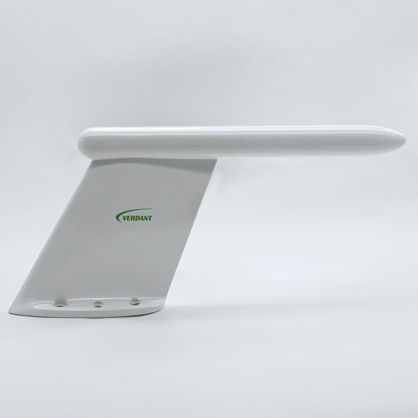

JH 135 - это низкопрофильная, легкая воздушная антенна с вертикальным шлейфом, предназначенная для работы в полосе частот от 135 МГц до 175 МГц. Антенна предназначена для использования на вертолетах типа КАМОВ-28 ВМС Индии. Это низкопрофильные антенны с низким сопротивлением и отличными аэродинамическими свойствами. Излучающий элемент заключен в цельную оболочку из эпоксидной смолы, армированной стекловолокном, способную выдерживать экстремальные условия окружающей среды. Эта антенна квалифицирована и подходит для вертолетов и дозвуковых летательных аппаратов.
Проверено в соответствии с MIL 810 D/E.
Антенна УКВ с верхней загрузкой лезвия
Электрический
Диапазон частот135 МГц - 175 МГц
VSWR3.5:1 (макс.)
ПоляризацияВертикальная (при вертикальной установке)
Радиационная картинаНенаправленная в азимуте
Импеданс RF50 Ω Номинал
Статическая защитаDC Заземленный
Мощность RF35 Вт
Механический
Вес 390 граммов (макс.)
Высота 126 мм (макс.)
Эпоксидная смола из стекла
FinishGloss
КоннекторTNC Женский
ColorWhite
Экологический
Температура от 55°C до +90°C
Высота над уровнем моря 50 000 футов
---
