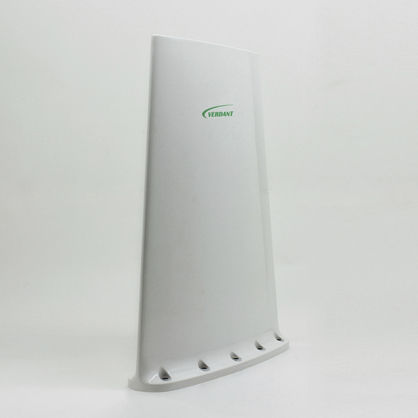

JD 301 - широкополосная низкопрофильная лопастная антенна, предназначенная для использования с многофункциональными системами связи. Эти антенны сконструированы как низкопрофильные антенны с низким лопастным сопротивлением, подходящие для самолетов с неподвижным крылом, вертолетов и БПЛА. Оболочка эпоксидной антенны, армированная волокном, разработана в соответствии со строгими требованиями MIL.
Испытания в соответствии с MIL 810 F
Лезвиевая антенна V/UHF
Электрический
Диапазон частот 100 МГц - 550 МГц
VSWR2.5:1 (макс.)
ПоляризацияВертикаль
Радиационная картинаНенаправленная в азимуте
Импеданс RF50 Ω
Статическая защитаDC Заземленный
Мощность RF25 Вт CW
Механический
Вес1100 грамм (макс.)
Высота 318 мм (макс.)
Эпоксидная смола из стекла
FinishGloss
Тип разъемаN
ColorWhite
Экологический
Температура от 55°C до +90°C
Высота над уровнем моря 60 000 футов
---
