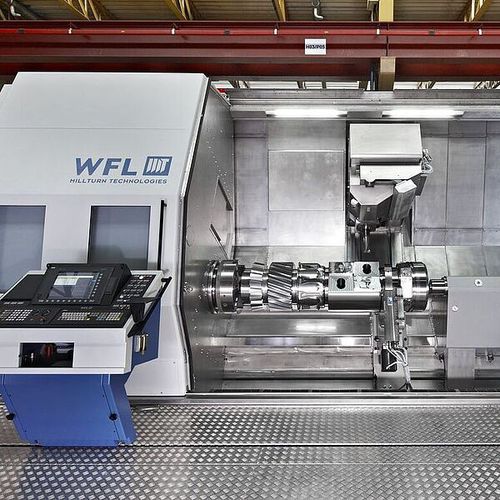

M100
M120
M150
Межцентровое расстояние - мм -
2000/3000/5000/6500/8000/10000/12000
Установочный диаметр над верхними салазками - мм -
900
1140
1480
Установочный диаметр над станиной - мм -
980/940/920/880/860/820/780
1220/1180/1160/1120/1100/1060/1020
1560/1520/1500/1460/1440/1400/1360
Макс. мощность при 40% относит. продолж. включ - кВт -
103//113
103//113
103//113
Макс. момент вращения на шпинделе при 40% относит.
продолж.включ.Макс. число оборотов - Нм -
6400/10160//8790/14000
6400/10160//8790/14000
6400/10160//8790/14000
Макс. момент вращения на шпинделе при 100% относит.
продолж.включ - Нм -
4600/7300//7810/12400
4600/7300//7810/12400
4600/7300//7810/12400
Мощность макс. 100% относительная продолжительность
включения - об./мин. -
1600 / 1000 // 1600 /1000
1600/1000//1600/1000
1600/1000//1600/1000
Макс. мощность при 100% относит. Продолжительности
включения - кВт -
30/55
30//45//55
45//55
Момент вращения на шпинделе макс.100% относит.
продолж. включения - Нм -
315/730
315//500/310//730
500/310//730
Максимальное число оборотов - об./мин. -
6000/3200
6000//5000/8000//3200
5000/8000//3200
Угол разворота оси B - градус -
- 110/+90
- 110/+90
- 110/+90
Продольное перемещение - ось Y, 30кВт - мм -
600(-200...+400)
600(-250...+350)
-
Продольное перемещение - ось Y, 45кВт - мм -
-
650(-290...+360)
800(-400...+400)
Продольное перемещение - ось Y, 55кВт - мм -
500(-200...+300)
650(-300...+350)
800(-450...+350)
Перемещение по оси X - мм -
920(-20…+900)
1120(-20…+1100)
1120(-20…+1100)
Диаметр пиноли - мм -
180
180/300
300
Kол-во накопительных мест (кодировка) 80 / C8 - шт. -
36/72/108 / *
36/72/108 / *
36/72 /108/ *
СИСТЕМА УПРАВЛЕНИЯ - тип -
SINUMERIK 840D sl
SINUMERIK 840D sl
