Фрезерный станок ЧПУ M7 series

горизонтальныйдля аэронавтики

Обзор

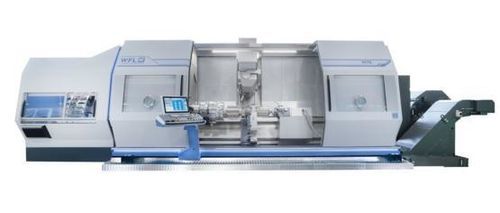

M70 MILLTURN — это CNC многофункциональный токарно‑фрезерный центр, основанный на модульной системе WFL. Концепция машины минимизирует расстояния между деталью, инструментом и направляющими и одновременно увеличивает расстояния между отдельными парами направляющих, что обеспечивает оптимальную жёсткость и геометрию. Переднее загрузочное инструментальное магазинное устройство компактно, стабильно и обеспечивает безопасный доступ.

Ключевые особенности

• Модульные интерфейсы инструментов, рассчитанные на долгосрочную точность и жёсткость.
• Стандартный интерфейс инструмента рассчитан на высокие силы подачи.
• Поддержка производительных методов глубокого сверления и различных специальных технологий обработки.

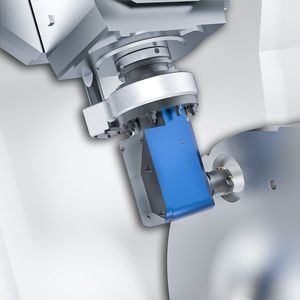

• Призматическая система инструментов позволяет использовать инструменты, превышающие стандартные размеры.
• Использование цельных призматических держателей и автоматическая смена режущей головки при работе с расточной штангой WFL.
• Две варианта магазина (ёмкость до 200 позиций).

Технические данные (таблица)
Номинальная расстояние между центрами — mm — M70: 1000 / 2000 / 3000 / 4500 / 6000 / 8000 — M70‑G: 1000 / 2000 / 3000 / 4500 / 6000 / 8000
Диаметр над верхним суппортом — mm — M70: 850 / 850 / 850 / 850 / 820 / 790 — M70‑G: 850 / 850 / 850 / 850 / 820 / 790
Макс. мощность, токарный шпиндель 40% (100%) — kW — M70: 56(40) / 80(60) * — M70‑G: 56(40) / 80(60) // 60(40) / 90(60) *
Макс. крутящий момент, токарный шпиндель 40% (100%) — Nm — M70: 3420(2440) / 5860(4500) * — M70‑G: 3420(2440) / 5860(4500) // 3000(2000) / 4800(3200) *
Макс. скорость шпинделя, токарный — min-1 — M70: 2400 / 1600 * — M70‑G: 2400 / 1600 *
Макс. мощность, фрезерный шпиндель 40% (100%) — kW — M70: 58(45) * — M70‑G: 58(45) *
Макс. крутящий момент, фрезерный шпиндель 40% (100%) — Nm — M70: 640(500) / 400(310) * — M70‑G: 640(500) / 400(310) *
Макс. скорость шпинделя, фрезерный — min-1 — M70: 5000 / 8000 * — M70‑G: 5000 / 8000 *
Угол поворота оси B — deg — M70: 220 (-110…+110) — M70‑G: 220 (-110…+110)
Ход Y — mm — M70: 525 (-225…+300) — M70‑G: 525 (-225…+300)
Ход X — mm — M70: 900 (-20…+880) — M70‑G: 900 (-20…+880)
Конус задней бабки — Тип — M70: MK6 — M70‑G: -
Система хранения инструментария — количество — M70: 36 / 72 / 108 / 200 * — M70‑G: 36 / 72 / 108 / 200 *
Система управления SIEMENS — Тип — M70: SINUMERIK ONE — M70‑G: SINUMERIK ONE

Технические характеристики

• Доступные номинальные расстояния между центрами: 1000, 2000, 3000, 4500, 6000, 8000 мм
• Диаметр над верхним суппортом до 850 мм (в зависимости от расстояния между центрами)
• Опции мощности токарного шпинделя до 80 кВт (варианты 40% / 100%)
• Крутящий момент токарного шпинделя до 5860 Нм (в зависимости от режима работы)
• Макс. скорости токарного шпинделя: 2400 / 1600 min-1 (в зависимости от конфигурации)
• Мощность фрезерного шпинделя: 58 кВт (40%) / 45 кВт (100%) указано
• Крутящий момент фрезерного шпинделя: до 640 / 400 Нм (40% / 100%)
• Скорости фрезерного шпинделя: 5000 / 8000 min-1
• Диапазон поворота оси B: 220° (-110° … +110°)
• Ход оси Y: 525 мм (-225 … +300)
• Ход оси X: 900 мм (-20 … +880)
• Конус задней бабки: MK6 (только M70)
• Ёмкости магазина инструментов: 36 / 72 / 108 / 200 позиций
• Стандартная система управления: SIEMENS SINUMERIK ONE
